Máy cắt mẫu giấy bao bì carton
- Mã sản phẩm: AKZ10
- Hãng: AOKE
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
MÁY CẮT MẪU GIẤY BAO BÌ CARTON
(AKZ là seri máy phiên bản mới nhất nâng cấp từ DCZ)
1/ Giới thiệu máy cắt mẫu giấy bao bì carton AKZ
1.1 Giới thiệu chung
– Máy cắt mẫu hộp giấy, thùng carton điều khiển bằng máy tính dòng AKZ10 là hệ thống cắt mẫu thùng carton và hộp giấy màu thế hệ mới do Aoke nghiên cứu và phát triển. So với các dòng máy trước đây, hiệu suất của máy đã được nâng cấp vượt bậc, không chỉ cải thiện đáng kể về tốc độ gia công, độ chính xác và sự thuận tiện trong vận hành mà còn có thiết kế bên ngoài hiện đại, mang đậm tính công nghệ. Máy cắt mẫu dòng AKZ10 tích hợp nhiều chức năng như cắt mẫu và vẽ bản vẽ, đồng thời kế thừa những ưu điểm nổi bật của máy móc Aoke như: vận hành ổn định, tốc độ cao và độ chính xác cao. Máy phù hợp với nhu cầu cắt mẫu và sản xuất số lượng nhỏ của các doanh nghiệp bao bì, nhà máy thùng carton sóng, nhà máy hộp giấy màu, nhà máy in màu, nhà máy sản xuất khuôn bế, nhà máy sản xuất hộp cao cấp và các doanh nghiệp liên quan khác.
– Máy có khả năng cắt nhiều loại vật liệu, bao gồm: giấy carton sóng, tấm tổ ong, bìa cứng, giấy bìa, tấm xốp, tấm KT, tấm nhựa PVC, tấm nhựa, tấm nhựa rỗng ruột, da và vải.
– Sản phẩm được khách hàng trong nhiều ngành nghề đánh giá cao, bao gồm ngành bao bì, quảng cáo, in ấn, sản xuất khuôn bế, điện tử, gioăng đệm, biển bảng nhận diện, giày dép và đồ da.
1.2 Giới thiệu hệ thống định vị CCD
– Đây là option tùy chọn – Khách hàng mua thêm nếu có nhu cầu.
– Hệ thống định vị thị giác CCD của Aoke được phát triển độc lập, là hệ thống định vị và cắt cạnh thông minh dành cho in ấn bao bì, hệ thống này có thể được sử dụng để để định vị cắt bế liên tục. Hệ thống này có độ chính xác cao, hiệu suât sản xuất cao và dễ sử dụng giúp cải tiến sự thiếu chính xác và các bất cập của các dòng máy không có chức năng này.
– Chức năng CCD của máy cắt mẫu Aoke:
Cảm biến CCD là cảm biến chuyển đổi hình ảnh quang học sang tín hiệu điện trong các máy thu nhận hình ảnh. Nó là một trong hai loại cảm biến dùng phổ biến trong các máy thu ảnh kỹ thuật số hiện nay, trong đó tín hiệu được số hóa bằng chip ADC nhanh
- Kiểu dấu tùy chỉnh như dấu chéo, dấu tròn ở giữa.
- Nhận dạng thông minh các dấu in để đạt được khả năng cắt tìm cạnh.
2/ Đặc điểm máy cắt mẫu hộp giấy bao bì AKZ10
| Số TT | Đặc điểm |
| 1 | Trang bị 2 đầu công cụ có thể thay đổi, khung đầu máy thiết kế liền khối, thuận tiện cho việc thay thế dao. |
| 2 | Nâng cấp toàn diện, mang lại trải nghiệm vận hành nhanh chóng và mượt mà hơn. |
| 3 | Vận hành hoàn toàn bằng màn hình cảm ứng, thuận tiện và dễ sử dụng hơn. |
| 4 | Thiết kế thân máy liền khối, kết cấu ổn định hơn, kiểu dáng đẹp hơn. |
3/ Video máy cắt mẫu giấy bao bì carton AKZ10
4/ Thông số kỹ thuật máy cắt mẫu giấy bao bì carton AKZ10
| Mã máy | AKZ10 |
| Tốc độ tối đa theo thiết kế | 1800 mm/s |
|
Đường kính hình tròn tối thiểu có thể cắt |
6 mm
(Vật liệu dày 5–7 mm và tùy thuộc vào loại vật liệu cắt) |
| 3 mm
(Vật liệu dày trong phạm vi 1,5 mm và tùy thuộc vào loại vật liệu cắt) |
|
| Bộ đệm dữ liệu đầu vào | 32 MB |
| Độ dày cắt tối đa | 30 mm (tùy thuộc vào loại vật liệu cắt) |
| Độ chính xác cắt | ±0,1 mm (tùy thuộc vào loại vật liệu cắt) |
| Độ chính xác lặp lại | ≤0,1 mm |
| Bộ công cụ | Trang bị dao rung, bánh lăn ép, bút, tích hợp chức năng cắt rãnh chữ V, hệ thống định vị laser |
| Chức năng | Cắt bằng dao rung, cấn lằn. , cắt nét đứt, cắt bán đứt, vẽ bản vẽ khuôn bế, định vị laser, bảo vệ bằng hồng ngoại |
| Vật liệu gia công | Xốp ngọc trai dày tối đa 30 mm, bìa carton sóng dày tối đa 15 mm, bìa xám và giấy bìa dày tối đa 3 mm, tấm PVC dày tối đa 1,5 mm v.v. |
| Cấu tạo thiết bị | Bàn làm việc, tủ điều khiển, bơm hút chân không, máy nén khí (khách hàng tự chuẩn bị hoặc cung cấp nguồn khí nén) |
| Phương thức cố định vật liệu | Hút chân không. Khi cắt các vật liệu thoáng khí như vải dùng làm hộp quà, cần phủ một lớp màng mỏng lên bề mặt vật liệu. |
| Dao cắt kèm theo máy ( chức năng cắt) | □ Dao đặc chủng: Cắt giấy bìa cứng, giấy kraft, bìa xám, tấm nhựa PVC và giấy decal có độ dày trong phạm vi 1,5 mm.
□ Dao 45°: Cắt rãnh chữ V trên bìa xám. □ Dao 26°: Cắt giấy carton sóng trong phạm vi 3–7 mm. □ Dao 20°: Cắt giấy carton sóng trong phạm vi 7–10 mm. □ Dao 16°: Cắt giấy carton sóng trong phạm vi 10–15 mm. |
| Con lăn cấn lằn kèm theo máy | □ Con lăn cấn lằn 3,5 mm: Phù hợp để cấn lằn giấy carton sóng trong phạm vi ( 7–15 )mm.
□ Con lăn cấn lằn 2,5 mm: Phù hợp để cấn lằn giấy carton sóng trong phạm vi (5–7) mm. □ Con lăn cấn lằn 1,5 mm: Phù hợp để cấn lằn giấy carton sóng trong phạm vi (3–5) mm. □ Con lăn cấn lằn 0,8 mm: Phù hợp để cấn lằn giấy bìa, giấy kraft, bìa xám, tấm nhựa trong phạm vi 2 mm. |
| Chân không | 7,5 kW, 380 V |
| Hệ thống mạch điều khiển và bộ truyền động | Hệ thống servo |
| Định dạng dữ liệu | HPGL |
| Điện áp máy | 220 V ±10%, 50 Hz |
| Cổng kết nối dữ liệu | Cổng nối tiếp / USB |
| Diện tích cắt có hiệu quả
(khách hàng tùy chọn 01 khổ cắt khi đặt máy) |
□1300×1000mm □1700×1300mm □2500×1600mm
(khách hàng tùy chọn 01 khổ cắt khi đặt máy) |
| Kích thước lắp đặt (D × R) | □2200×1860mm □2600×2160mm □3400×2460mm
(1 kích thước tương ứng với 01 khổ máy khách lựa chọn đặt hàng) |
LƯU Ý:
– Các thay đổi cải tiến tốt hơn về thông số kỹ thuật và cấu trúc, thiết kế, nhà máy sẽ không thông báo trước. Có thể có phát sinh tùy theo từng khổ máy tại thời điểm đặt hàng.
– Các kích thước khổ làm việc khác có thể đặt hàng.
5/ Cấu hình chính của máy cắt mẫu hộp giấy AKZ10
| Số TT | Cấu hình tiêu chuẩn | Hình ảnh | Đặc điểm |

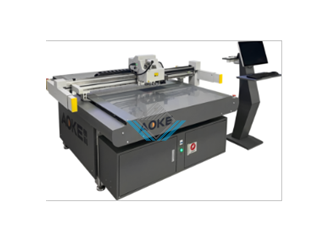

| 1 | Máy cắt |  |
Khung đầu máy thiết kế liền khối, bền, không biến dạng, không xê dịch. Nâng cấp mới hoàn toàn, điều khiển bằng màn hình cảm ứng, thao tác đơn giản và thuận tiện. Thân máy liền khối, kết cấu ổn định, kiểu dáng đẹp. |

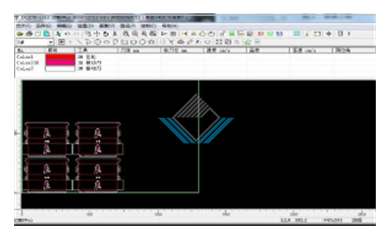

| 2 | Phần mềm điều khiển |  |
Hệ thống điều khiển chuyển động tốc độ cao, có quyền sở hữu trí tuệ độc lập. Truyền dữ liệu ổn định, nhanh chóng, hỗ trợ xử lý bản vẽ vector, sao chép, lọc, sắp xếp bố cục và tối ưu hóa đường cắt. |

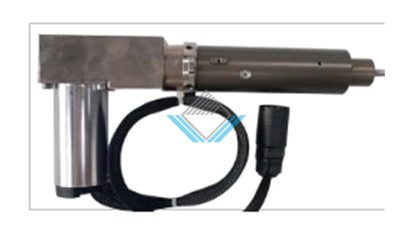

| 3 | Súng dao rung điện tần số cao (kèm đầu dao cắt) |  |
Động cơ rung tần số cao 150 W, lực rung mạnh, tốc độ cắt nhanh. Có thể dễ dàng xử lý các loại vật liệu tương đối dày và cứng (như carton sóng, tấm tổ ong, bìa cứng, xốp, tấm KT, tấm PVC foam, tấm nhựa, tấm rỗng ruột và da). Cạnh cắt nhẵn, gọn gàng, có thể thực hiện cắt bán đứt, cắt xuyên hoàn toàn và cắt đường đứt đoạn trong cùng một lần gia công. |

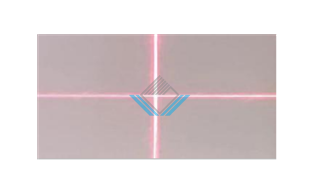

| 4 | Hệ thống định vị đèn laser |  |
Hệ thống định vị hồng ngoại, giúp định vị và cắt chính xác vật liệu đã in, nâng cao hiệu suất làm việc. |

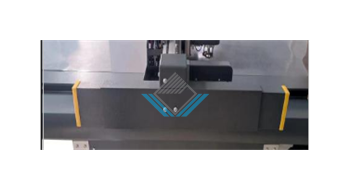

| 5 | Modun chống va chạm an toàn |  |
Thiết kế bộ phận chống va chạm an toàn đơn giản, tích hợp sẵn hệ thống cảm biến quang hồng ngoại, phản ứng nhanh nhạy, giúp bảo vệ an toàn cho người vận hành và đảm bảo máy hoạt động an toàn. |

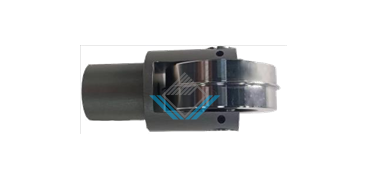

| 6 | Con lăn cấn lằn 0,8 mm |  |
Phù hợp với các loại vật liệu trong phạm vi 2 mm như giấy bìa, giấy kraft, bìa xám, màng nhựa, v.v. |

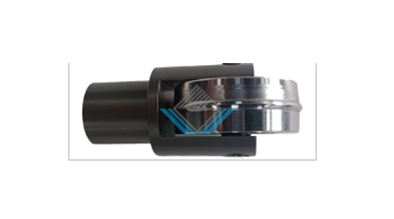

| Con lăn cấn lằn 1,5 mm |  |
Phù hợp với giấy carton sóng trong phạm vi (3–5) mm. | |

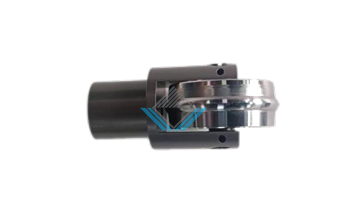

| Con lăn cấn lằn 2,5 mm |  |
Phù hợp với giấy carton sóng trong phạm vi (5-7) mm. | |
| Con lăn cấn lằn 3,5 mm |  |
Phù hợp với giấy carton sóng trong phạm vi (7-15) mm. | |

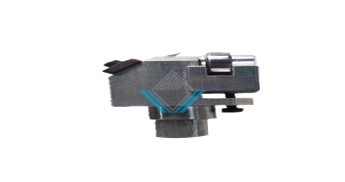

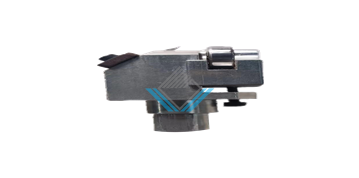

| 7 | Cắt rãnh chữ V 90° |  |
Phù hợp với nhu cầu làm mẫu và sản xuất số lượng nhỏ rãnh chữ V 90° (mỗi bên 45°) trên vật liệu bìa xám tại các nhà máy sản xuất hộp quà, hộp cứng cao cấp, hộp thủ công và hộp bao bì. |
| Cắt rãnh chữ V 120° |  |
Phù hợp với nhu cầu làm mẫu và sản xuất số lượng nhỏ rãnh chữ V 120° (mỗi bên 60°) trên vật liệu bìa xám tại các nhà máy sản xuất hộp quà, hộp cứng cao cấp, hộp thủ công và hộp bao bì.
|
|
| Cắt rãnh V bìa cứng |  |
Phù hợp với nhu cầu làm mẫu và sản xuất số lượng nhỏ rãnh chữ V trên các loại giấy như giấy bìa trắng định lượng khoảng 250–400g, giấy bìa trắng, giấy couche hai mặt, giấy couche một mặt và giấy kraft tại các nhà máy sản xuất hộp quà, hộp in ấn và hộp bao bì.
|
|

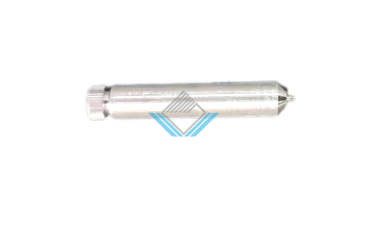

| 8 | Bút vẽ |  |
Có thể sử dụng bút ký, bút bi, bút dầu và các loại bút tương tự để vẽ đường khuôn, ghi chú và đánh dấu trên giấy bìa, màng nhựa, tấm gỗ cùng các vật liệu khác. |

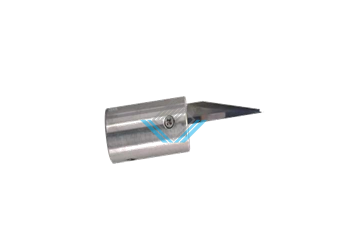

| 9 | Đầu dao cắt xốp |  |
Phù hợp để tạo mẫu và sản xuất số lượng nhỏ trên xốp ngọc trai EPE, EPE/EVA dày 30 mm / 60 mm và tấm KT. Mép cắt nhẵn, các góc bo tròn đồng đều. |

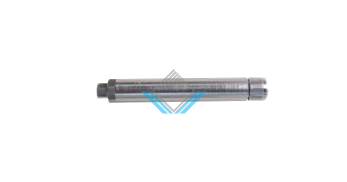

| 10 | Đầu dao đặc chủng |  |
Phù hợp để tạo mẫu và sản xuất số lượng nhỏ trên giấy decal và tấm nhựa. |

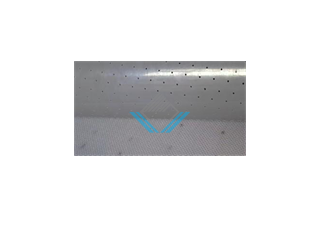

| 11 | Bàn PVC nhiều lỗ |  |
Tấm đệm PVC mật độ cao, các lỗ nhỏ phân bố đều, tạo lực hút mạnh và ổn định. Có thể sử dụng cả hai mặt, ít bị biến dạng. |

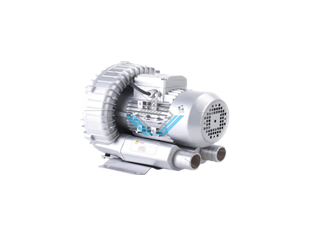

| 14 | Bơm khí |  |
Tạo lực hút chân không mạnh, giữ vật liệu chắc chắn trên bàn cắt. Có thể tùy chỉnh thao tác cắt thông qua phần mềm điều khiển. |
| 15 | Hệ thống định vị CCD (Optional tuỳ chọn mua thêm nếu có nhu cầu) | Tự động quét và căn chỉnh theo bản vẽ vector đã in, giảm thời gian căn chỉnh thủ công, hạn chế sai lệch và nâng cao hiệu suất. | |
| 16 | Dao cắt (6 kích thước) (Optional tuỳ chọn mua thêm nếu có nhu cầu) | Dao 26°: cắt carton sóng trong phạm vi 3–7 mm: 20 chiếc
Dao 20°: cắt carton sóng trong phạm vi 7–10 mm:10 chiếc Dao 16°: cắt carton sóng trong phạm vi 10–15 mm: 5 chiếc Dao 45°: cắt rãnh chữ V trên giấy bìa: 5 chiếc Dao 50°: cắt rãnh chữ V trên bìa xám:5 chiếc Dao 13°: cắt xốp ngọc trai 20–30 mm: 5 chiếc |
|
