Máy cắt xén giấy GW137P

Mã sản phẩm: GW37P
Hãng: GUOWANG
Bảo hành: 12 tháng
Xuất xứ: Trung Quốc
Giá: Liên hệ

Liên hệ tư vấn

Vì sao chọn Máy bao bì Vũ Gia?

Bảo hành trong ngày Thời gian 12 tháng

Giá cạnh tranh nhất Nhập khẩu trực tiếp từ các hãng nổi tiếng

Chất lượng tốt nhất Cập nhật công nghệ hiện đại - Hiệu quả

Hà Nội

Mr Minh: 0902 265 885 | Mr Nam: 0983 896 607

Hồ Chí Minh

Mr Hòa: 0378 866 681 | Mr Minh: 0902 265 885

Tiếp Nhận Bảo Hành

HN: 0964 213 099 | HCM: 0906 903 696

Vật Tư - Linh Kiện

HN: 0961 905 842 | HCM: 0906 903 696

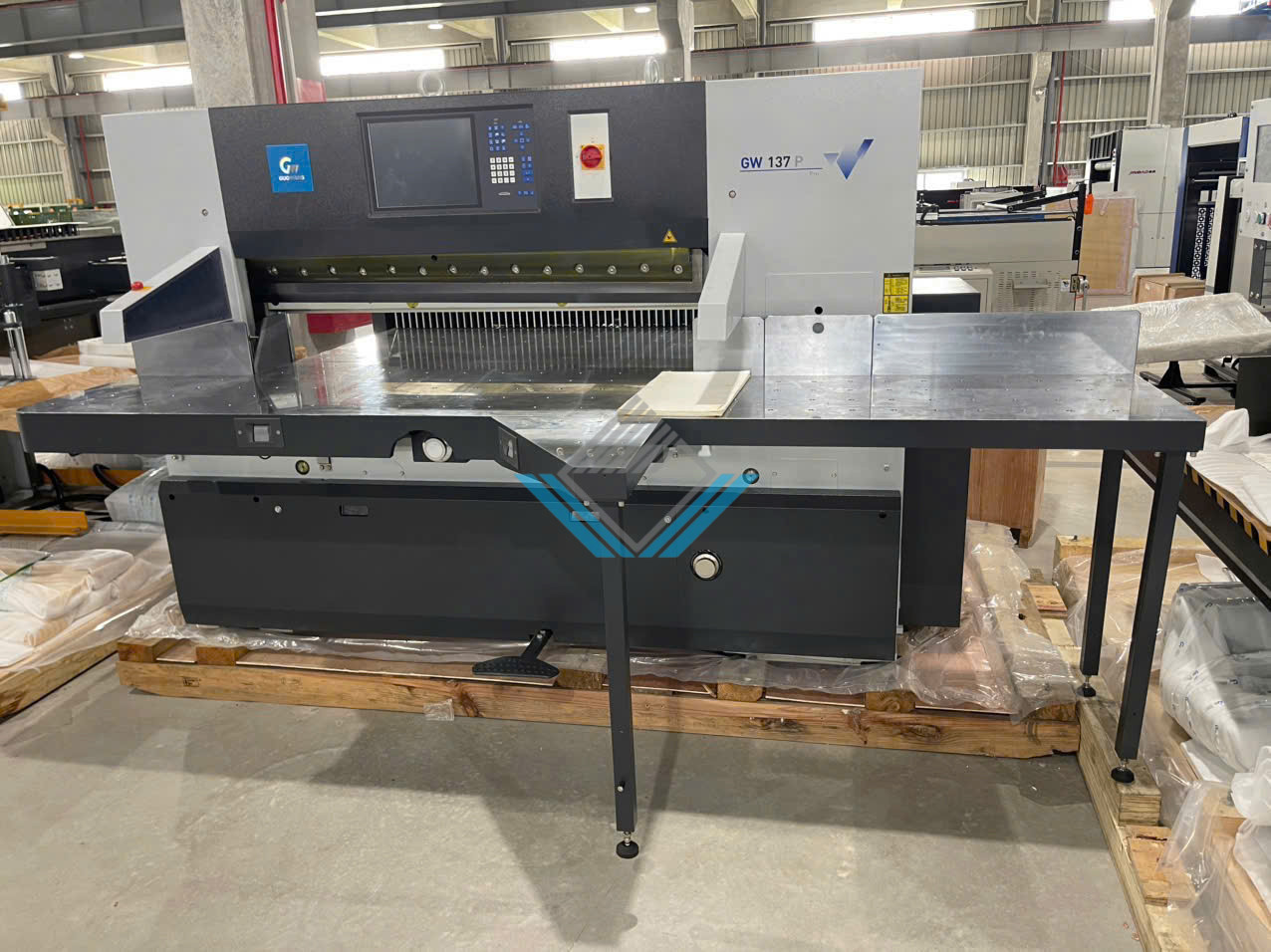

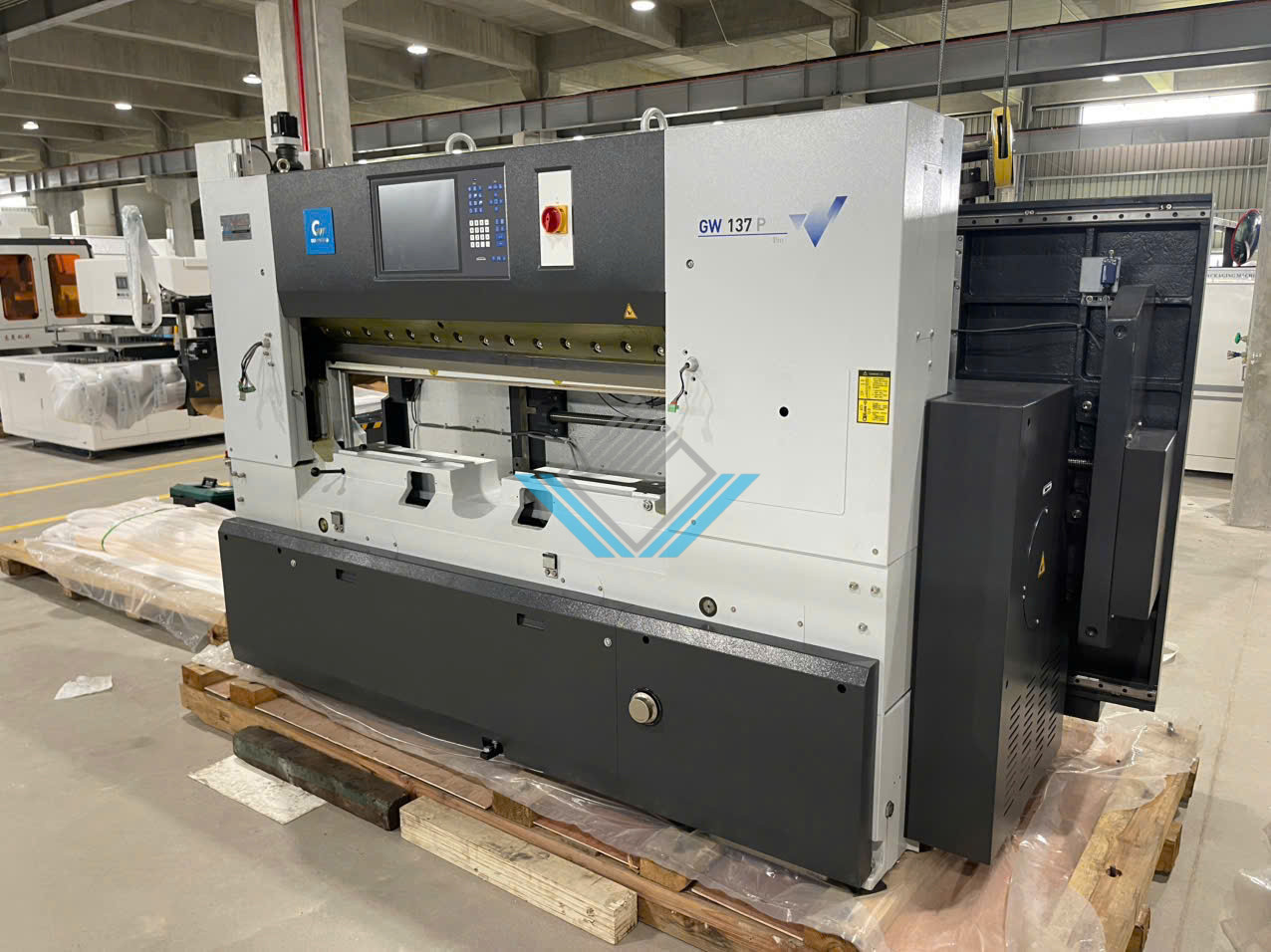

MÁY CẮT XÉN GIẤY GW137P

Hãng GUOWANG là hãng máy sản xuất máy cắt xén giấy thành lập từ năm 1993 tại Trung Quốc, hiện nay hãng đang sản xuất OEM cho thương hiệu máy xén giấy Komori của Nhật và hãng Prism của Mỹ (tuổi đời 100 năm), hãng áp dụng công nghệ tiên tiến của Châu Âu như Polar, Wholengbeg vào sản xuất máy cắt xén giấy, hàng năm hãng Guowang sản xuất cung cấp ra thị thị trường và xuất khẩu trên 2000 chiếc máy xén giấy với hơn 100 quốc gia và vùng lãnh thổ.

1/ Video máy cắt xén giấy GW137P

2/ Đặc điểm và chức năng máy cắt giấy GW137P

2.1 Đặc điểm máy cắt xén giấy GW137P

Số TT	Hạng mục
1	Cơ cấu cấp giấy: Sử dụng cơ cấu cấp giấy dạng khung có độ chính xác cao, ứng dụng thuật toán bù sai số, kết hợp hai ray dẫn hướng tuyến tính và vít me bi chính xác. Kết hợp công nghệ điều khiển vector động cơ servo, tạo thành hệ thống điều khiển chuyển động vòng kín hoàn toàn, đạt độ chính xác định vị cấp giấy đến cấp micromet.
2	Hệ thống điều khiển: Bộ điều khiển trung tâm sử dụng máy tính nhúng công nghiệp của Đài Loan, tích hợp giao thức Modbus TCP/IP, hỗ trợ truyền thông nhiều máy và quản lý, giám sát từ xa thông qua hệ thống MES (dòng T không được trang bị chức năng này).
3	Giao diện HMI: Giao diện HMI được thiết kế theo tiêu chuẩn ISO 9241.
4	Bộ nguồn: Sử dụng bộ nguồn dải điện áp rộng Ming Wei, tích hợp chức năng lọc nhiễu EMI và bảo vệ chống xung điện áp.
5	Linh kiện điện: Các linh kiện điện chính sử dụng linh kiện công nghiệp quốc tế của OMRON, Schneider và các thương hiệu tương đương.
6	Mạch tăng áp: Mạch tăng áp nhanh hai kênh, đảm bảo cân bằng áp suất động trong quá trình vận hành.
7	Hệ thống thủy lực: Optional tuỳ chọn mua thêm nếu có nhu cầu hệ thống thủy lực sử dụng công nghệ điều khiển tỷ lệ vòng kín kép, nâng cao độ ổn định và độ chính xác điều khiển áp suất.
8	Khung máy: Cơ cấu song song kiểu giàn và khung máy dạng mô-đun tách rời được tối ưu hóa thông qua phân tích mô phỏng phần tử hữu hạn, các bộ phận quan trọng được xử lý khử ứng suất bằng phương pháp rung, bàn máy được mạ crom cứng, tích hợp hệ thống hút và thổi khí đệm.
10	Thiết bị an toàn: Trang bị màn chắn quang điện, nút cắt điều khiển hai tay và cơ cấu bảo vệ lưng dao cắt do PLC điều khiển.Sử dụng bộ truyền bánh vít có mô-men xoắn lớn, đạt tối đa 45 lần/phút.
11	Cụm gá dao: Thiết kế dạng mô-đun, kết hợp với hệ thống bôi trơn tự động, giúp nâng cao hiệu suất và độ ổn định của thiết bị.
12	Bàn chọc phôi: Sử dụng động cơ servo để điều khiển chuyển động. Khi cảm biến phát hiện vật cản hoặc vật thể bất thường, động cơ servo sẽ tự động cảnh báo và dừng hoạt động, bảo vệ bàn thu gom phế liệu và tránh hư hỏng máy.Sử dụng kết cấu hai ray dẫn hướng kết hợp hai thanh răng. Hai cơ cấu phối hợp đồng bộ trong quá trình làm việc, đảm bảo bàn thu gom phế liệu chuyển động đồng bộ, ổn định, nâng cao độ chính xác định vị, đồng thời kéo dài tuổi thọ sử dụng của thiết bị.

2.2 Chức năng máy cắt xén giấy GW137P

Số TT	Hạng mục cấu hình	Giới thiệu cấu hình	GW137P
1	Máy tính điều khiển	Sử dụng máy tính công nghiệp của Đài Loan, được trang bị hệ điều hành WINCE chuyên dụng cho công nghiệp, giúp hệ thống hoạt động ổn định và tin cậy hơn.	●
2	Động cơ servo cấp giấy	Hệ thống cấp giấy sử dụng động cơ servo, đảm bảo định vị nhanh với độ chính xác cao.	●
3	Cơ cấu thủy lực kép	Bộ phận thủy lực sử dụng kết cấu thủy lực kép tăng áp nhanh.	●
4	Màn chắn an toàn quang điện	Trang bị màn chắn an toàn quang điện mật độ cao 10 mắt, có chức năng tự kiểm tra, liên tục bảo vệ an toàn cho người vận hành.	●
5	Chức năng tự chẩn đoán lỗi	Khi xảy ra sự cố, máy sẽ hiển thị nguyên nhân có thể gây ra lỗi và phương pháp xử lý, hướng dẫn người sử dụng kiểm tra và khắc phục sự cố.	●
6	Chức năng hướng dẫn thao tác (tự động ghi nhớ)	Khi chưa biết chính xác kích thước sản phẩm và trình tự cắt, có thể kích hoạt chức năng hướng dẫn. Máy sẽ tự động ghi nhớ các bước cắt và tạo thành chương trình cắt.	●
7	Tính năng bù sai số ＋/－	Sản phẩm sau khi in có thể xảy ra hiện tượng co hoặc giãn. Chức năng này cho phép phóng to hoặc thu nhỏ chính xác theo tỷ lệ trên toàn bộ khổ cắt, đảm bảo độ chính xác khi cắt.	●
8	Hướng dẫn thao tác thay dao	Thực hiện thay dao theo hướng dẫn từng bước hiển thị trên màn hình HMI, giúp người mới sử dụng cũng có thể dễ dàng thao tác.	●
9	Chức năng tính toán số lần cắt	Dựa trên số lần cắt được máy ghi nhận, người sử dụng có thể thiết lập thời gian bảo dưỡng và bảo trì định kỳ.	●
10	Bảng kích thước giấy thông dụng	Máy tính HMI được tích hợp sẵn bảng kích thước các khổ giấy thông dụng, thuận tiện cho người sử dụng tra cứu và gọi dữ liệu khi cần.	●
11	Có thể cài đặt thời gian ép giấy	Đối với một số sản phẩm đặc biệt cần ép giữ giấy lâu hơn trước khi cắt, có thể cài đặt chức năng này.	●
12	Nhập chương trình bằng USB	Sau khi lập trình chương trình trên một máy, có thể sao chép chương trình bằng USB sang các máy Guowang khác để sử dụng mà không cần lập trình lại.	●
13	Hệ thống bôi trơn tự động bộ phận cắt	Bộ phận cắt được trang bị hệ thống bôi trơn tự động tiêu chuẩn, giúp giảm thời gian bảo trì và kéo dài tuổi thọ thiết bị.	●
14	Nam châm điện bảo vệ lưng dao	Cơ cấu bảo vệ lưng dao được tích hợp bên trong. Mỗi chu kỳ hoạt động đều tự động kiểm tra, đảm bảo độ tin cậy của cơ cấu và an toàn cho người vận hành.	●
15	Tự động điều chỉnh áp lực	Sử dụng van tỷ lệ của Mỹ để thực hiện điều chỉnh áp lực vô cấp.	○

Ghi chú : ● Tiêu chuẩn　○ Optional tuỳ chọn　× Không thể lựa chọn

3/ Thông số máy và linh kiện

3.1 Thông số kỹ thuật GW37P

Mã máy	GW137P
Chiều dài cắt tối đa	1450 mm
Chiều rộng cắt tối đa	1370 mm
Chiều cao cắt tối đa	165 mm
Cắt tối thiểu (không bao gồm tấm ép)	30 mm
Cắt tối thiểu (bao gồm tấm ép)	90 mm
Chiều dài mặt bàn phía trước điểm cắt	735 mm
Chiều dài mặt bàn phía sau điểm cắt	1925 mm
Tăng chiều dài bàn phụ ( Optional tuỳ chọn)	650（750）mm
Tăng chiều rộng bàn phụ (Optional tuỳ chọn)	750（1000）mm
Chiều cao mặt bàn so với mặt đất	900 mm
Áp lực tấm ép (tối đa)	45 kN
Áp lực tấm ép (tối thiểu)	1,5 kN
Quy cách dao	13,7 × 160 × 1650 mm
Dao có thể mài tối đa	60 mm
Tốc độ cắt	45 lần/phút
Tốc độ cấp giấy (tối đa)	24 m/phút
Công suất động cơ chính	4 kW
Điện áp nguồn	380 V ±5%, 50 Hz ±1%
Tiết diện dây điện	2,5 mm²
Trọng lượng tịnh	4200 kg
Trọng lượng cả bao bì	4330 kg
Độ chính xác cắt	±0,1 mm
Kích thước máy	2823 × 2900 × 1680 mm
Kích thước đóng gói	2923 × 3400 × 1680 mm

3.2 Danh sách linh kiện GW137P

Số TT	Tên linh kiện	Thương hiệu
1	Màn hình hiển thị	AUO – Màn hình cảm ứng công nghiệp màu thật 15 inch
2	Bộ điều khiển động cơ cấp giấy	Inovance
3	Dao cắt	Kanehara
4	Bộ phận bảo vệ lưng dao	China
5	Máy tính	Máy tính công nghiệp
6	Chi tiết đúc	HT300 Resin Sand (Ousai)
7	Bàn làm việc	Bàn làm việc mạ crom không rãnh
8	Vít me bi	Weiyuan
9	Màn hình cảm ứng	AMT
10	Ray dẫn hướng	Airtac
11	Vòng bi	NSK
12	Dây đai tam giác	Optibelt
13	Cảm biến	OMRON
14	Công tắc	Eaton
15	Bộ nguồn chuyển mạch	Mean Well
16	Công tắc giới hạn	Judeng
17	Bơm khí	Geling
18	Thiết bị điện hạ áp	Eaton
19	Rơ-le	IDEC
20	Cầu đấu dây	Weidmüller
21	Cảm biến hồng ngoại	XinSuo
22	Phớt làm kín	Swiss Seal
23	Đầu nối thủy lực	Chaorun
24	Tấm mạch dầu bằng hợp kim nhôm	Ketai
25	Bơm thủy lực	Italian
