Máy tráng PE trên giấy và vải không dệt
- Mã sản phẩm: DM-1700A
- Hãng: WUJIA
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
Vì sao chọn Máy bao bì Vũ Gia?
Bảo hành trong ngày
Thời gian 12 tháng
Giá cạnh tranh nhất
Nhập khẩu trực tiếp từ các hãng nổi tiếng
Chất lượng tốt nhất
Cập nhật công nghệ hiện đại - Hiệu quả
Hồ Chí Minh
Tiếp Nhận Bảo Hành
Vật Tư - Linh Kiện
BẤM XEM NHANH
MÁY TRÁNG PE TRÊN GIẤY VÀ VẢI KHÔNG DỆT
 |
 |
1/ Đặc điểm và thông số
Dòng máy này là dòng máy cán nhiều lớp, có thể tiếp nhận nguyên liệu như: LDPE 、 PP … vv cán ép，sử dụng cho vải không dệt, EPE, túi dệt làm vật liệu cơ bản để ép màng . Được sử dụng làm bao bì văn phòng, bao bì công nghiệp và bao bì khác.
Thông số kỹ thuật:
| Mã máy | DM-1700A |
| Đường kính trục vít | φ90 mm |
| L/D | 33:1 |
| Chiều rộng thành phẩm màng | 1000 -1600 |
| Độ dày cán | 0.01-0.10 mm |
| Sử dụng nguyên liệu | LDPE、LLDPE、PP、EVA、EAA |
| Tốc độ | 120 m/phút |
| Công suất | 180kg/h |
| Điện áp động cơ chính | 37kw |
| Tổng điện áp | 98kw |
| Đường kính thả cuộn chính | ≤φ1200 mm |
| Đường kính thả cuộn phụ | ≤φ500 mm |
| Đường kính sợi dây xung quanh | ≤φ1200 mm |
| Trọng lượng | 7t |
| Kích thước máy ( Dx R x C) | 7400×7500×3200 mm |
| Nguồn điện | 380/3/4/50(Volt/Ph/Line/Hz) |
| Tốc độ làm việc | 120m/phút |
| Chiều rộng con lăn | 1700mm
|
| Nguyên liệu cán | PP (MFR = 15 25)
EVA (VA: 5 ～ 20%, MFR = 3 16) EMAA, EAA (AA: 4 12%, MFR = 5 14) EMA (MA: 5 20%, MFR = 5 9) |
| Độ dày trục đùn ép | ±5％ |
| Phương thức gia nhiệt | Gia nhiệt điện |
| Chất liệu in | Giấy, vải không dệt, EPE |
| Drive | Động cơ chuyển đổi tần số ( Shang hai) |
| Công tắc tơ AC | Shenzhen |
| Tổng công suất | 98kw |
| Công suất sử dụng | 55 kw |
| Nhiệt độ nước làm mát | 16 ～ 25oC |
| Tốc độ dòng chảy | 80m³ / h |
| Áp suất nước | 2kg / cm |
| Áp suất không khí | 6kg / cm² |
| Tốc độ tiêu thụ không khí | 15m³ / h |
2/ Video máy tráng PE trên giấy và vải không dệt
3/ Chi tiết máy tráng PE trên giấy và vải không dệt
Máy đùn trục vít đơn SJ90 / 33:
Nguyên liệu LDPE （MI = 4 ～nhiệt độ nóng chảy 330ºC. Công suất đùn tối đa 180kg / h ，Công suất chính xác phụ thuộc vào quy trình công nghệ và nguyên vật liệu.
Trục vít và thùng máy của máy tráng pe trên vải trên giấy:
| Thông số thiết bị | |
| Đường kính: φ80mm | L / D 33：1 |
| Chất liệu trục vít và thùng máy | 38CrMoAlA |
| Xử lý | Mạ crom cứng và bảo vệ bề mặt |
| Độ sâu nitride | 0,4-0,7mm , độ giòn ≦ Lv2 |
| Lò gia nhiệt | Thiết bị gia nhiệt làm bằng gốm sứ |
| Công suất gia nhiệt | 27 kw |
| Điều khiển gia nhiệt | 5 khu |
| Máy giảm tốc bề mặt răng cứng | ZLYJ200-12.5-Ⅰ |
| Tỷ lệ giảm tốc: 12.5 | 12.5：1 |
Làm mát:
| Làm mát | Thùng làm mát nước tuần hoàn |
| Chuyển tốc | Bộ biến đổi tần số ( Shenzhen) |
| Động cơ Dirve | 37 kw động cơ biến tần |
| Chuyển tốc | 5〜90RPM |
Thiết bị thay lưới, ký hiệu : YH150
| Hình thức | Thay thủ công |
| Chất liệu | 40CR |
| Đường kính lỗ bản | Φ3 ~ 3,5mm |
| Lò gia nhiệt | Thiết bị gia nhiệt làm bằng gốm sứ |
| Công suất sưởi | 4,5kw |
| Khu vực gia nhiệt | 1 khu |
Khuôn hình chữ T:
| Kiểu ống | Hình chữ T |
| Rộng | 1750 mm |
| Khoảng cách khe hở | 0.1-1.5mm（0.8mm EXW |
| Chất liệu | A1.2133 ( nhập khẩu của Germeny) |
| Mặt trong | Tráng nano cứng, được mạ crom độ bền cao, chống axit, chống rỉ sét, chống dính keo |
| Thiết bị gia nhiệt | Thiết bị gia nhiệt làm bằng gốm sứ, có công suất 16 kw, có 5 khu gia nhiệt |
Máy đùn xe đẩy:
| Động cơ | Drive |
| Công suất | 0.75 kw ( trước sau) |
| Chất liệu | Thép hàn |
| Khoảng cách nâng lên | 100 mm |
| Đường ống | 1 bộ |
Máy đùn và bộ điều khiển gia nhiệt khuôn hình chữ T:
| Hình thức | Tách khỏi máy |
| Điều khiển nhiệt độ | Thiết bị điều khiển nhiệt độ |
| Điều khiển | Vùng thùng 5 khu, Bộ liên kết và thiết bị thay lưới 1 khu, khuôn hình chữ T 5 khu, tổng cộng 11 khu. |
| Thiết bị gia nhiệt | Công tắc tơ AC hoặc SSR |
| Cặp nhiệt điện | 8 cái |
Thiết bị thả cuộn ( thả cuộn chính, cuộn phụ):
| Hình thức | Trạm đôi |
| Đường kính tối đa | φ1300mm |
| Điều khiển khí nở | Điều khiển khí nở bằng lò xo thủ công |
| Vòng bi | Phương thức thủ công |
| EPC | Khởi động thiết bị thả cuộn, phạm vi ±75mm, động cơ sensor tự động EPC. |
Hỗ trợ thu cuộn:
| Cấu trúc | Trạm đôi chuyển động |
| Đường kính tối đa | Ø500mm |
| Hình thức mở cuộn | Con lăn bột từ |
| Kích thước lõi giấy | 3 inch |
| Thiết bị chỉnh sửa | Thủ công |
Phụ kiện kèm theo:
| Trục nở khí | 2 bộ |
| Động cơ đảo ngược | 1 bộ |
| Vòng trượt dẫn điện | 1 bộ |
| Thiết bị điều khiển lực nở | 1 bộ |
Máy ép đùn của máy tráng Pe trên vải trên giấy:
| Con lăn làm mát, Đường kính | 1 con φ500mm |
| Cấu trúc làm mát | Bằng nước bên trong và bề mặt mạ crôm cứng , có khớp xoay |
| Con lăn khí nén | 1 con đường kính : φ250mm, mạ crom cứng , đầu nối có khớp xoay |
| Con lăn nén khí phía sau 1 con đường kính | φ2150mm, mạ crom cứng , đầu nối có khớp xoay |
| – Con lăn dân hướng 1 con , đường kính | φ100mm, mạ crôm cứng hoặc hợp kim có độ cứng cao trên bề mặt. |
| Động cơ Drive công suất | 5.5 kw, động cơ chuyển đổi tần số AC |
| Ổ đĩa | Bộ chuyển đổi tần số |
Thiết bị chỉnh sửa:
| Thiết bị cắt cạnh | máy ép tròn |
| Con lăn cắt giấy | 1 bộ |
| Con lăn thép | 1 bộ |
| Quạt gió công suất 2.2 kw và đường ống bên | 1 bộ. |
| Con lăn điều chỉnh đường kính | Ø90mm |
| Điều chỉnh cắt | Trục vít điều chỉnh thiết bị cắt ngang. |
Dây hàn:
| Kết cấu | Dây cuộn ma sát bề mặt, thiết bị dây cuộn trượt 2 dòng |
| Đường kính thu cuộn tối đa | φ1200mm |
| Đường kính con lăn thu cuộn | φ500, mạ crôm cứng, mạ điện độ chính xác cao. |
| Điều khiển lực căng | Sử dụng con lăn ổ đĩa xi lanh ma sát đáy nổi ( định vị tuyến tính và điều chỉnh áp suất chính xác) để cảm biến lực căng |
| Trục gá | 3inch, trục nở. |
| Động cơ Drive | Công suất 5,5 kw, động cơ chuyển đổi tần số . |
| Xoay chuyển | Động cơ chuyển động và ổ đĩa bộ giảm tốc |
| Phương thức chuyển động | Động cơ điện, ổ đĩa máy giảm tốc |
| Thiết bị kết nối màng | Cài đặt sẵn trục thu cuộn mới , tự động thay đổi cuộn. Sử dụng xi lanh không trục để cắt tốc độ nhanh . |
Phụ kiện kèm theo:
| Trục nở khí | 2 bộ |
| Hộp thao tác | 1 bộ |
| Con lăn điều chỉnh khí nén | 1 bộ |
Hệ thống điều khiển của máy tráng pe trên vải trên giấy:
| Bộ biến tần điều khiển dự liệu toàn bộ máy | Sử dụng động cơ Drive. |
| Con dẫn hướng | Con lăn lạnh, Con lăn nén khí và con lăn dẫn hướng. |
| Thiết bị thu cuộn | |
| Động cơ truyền động | Tháo cuộn, đùn, trộn, kéo, cuộn bằng động cơ chuyển đổi tần số, quay bằng động cơ phanh bánh răng |
Thiết bảo vệ:
| Điện | Tháo cuộn, thu cuộn, được trang bị nút dừng khẩn cấp. Khi bất kỳ một trong số phím được ấn tất cả các con lăn sẽ mở ra và dây chuyền sản xuất sẽ ngừng chạy |
| Cơ | Lắp đặt nắp chụp bảo vệ và bàn máy khi cần thiết |
Xuất xứ linh kiện:
| Bộ chuyển đổi tần số | Shenzhen |
| Động cơ | Shanghai |
| Thiết bị chỉnh sửa lổi | Guangzhou |
| Hộp số | Changzhou |
| Các bộ phận điện khác | CHINT |
Hệ thống phụ kiện (do người mua chuẩn bị):
| STT | Tên |
| 01 | Hệ thống điện, dây điện đấu nối đến máy |
| 02 | Hệ thống làm mát nước làm mát để chạy qua quá |
| 03 | Hệ thống cấp khí, đường khí vào máy |
| 04 | Hệ thống xả thải |
Các thiết người mua hàng cần chuẩn bị:
| STT | Tên |
| 01 | Nhà xưởng mặt bằng đạt tiêu chuẩn để vận hành |
| 02 | Attomas đóng ngắt |
| 03 | Nước |
| 04 | Đầu vào và ra khí |
| 05 | Dụng cụ nâng hạ |

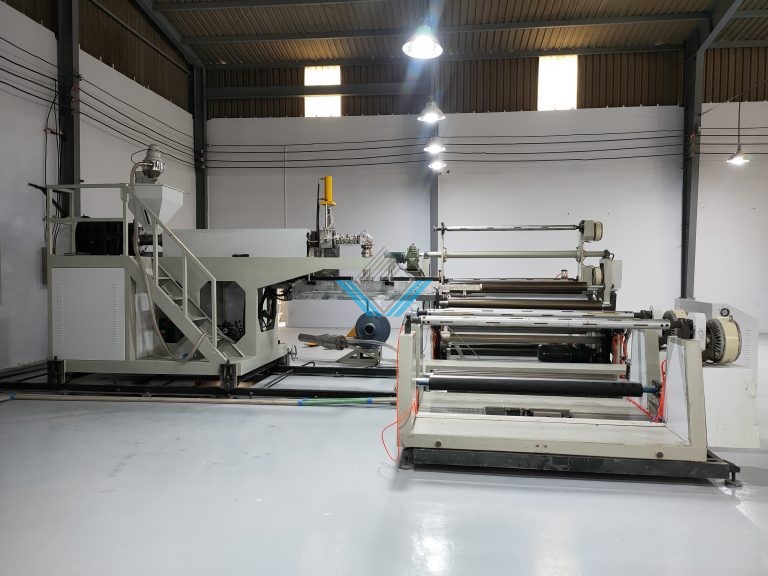

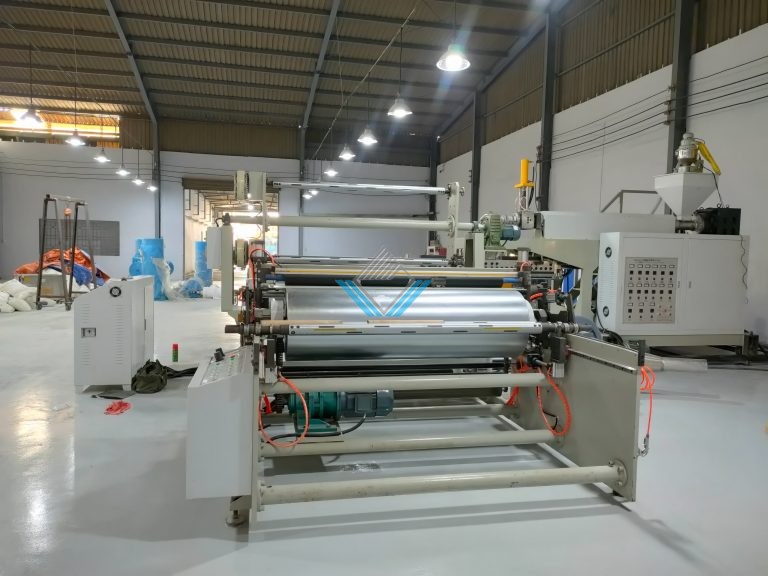

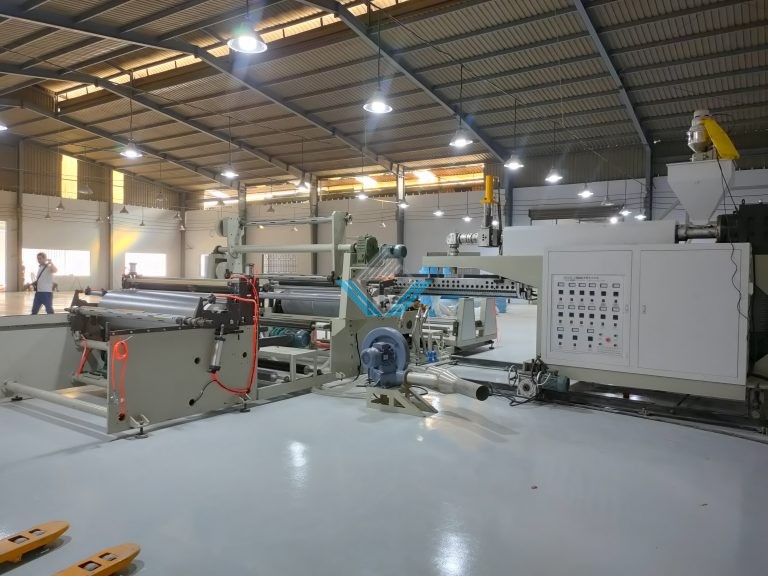

4/ Hình ảnh VŨ GIA lắp máy tráng PE trên giấy và vải không dệt cho khách hàng
5/ Danh sách thiết bị của máy tráng PE trên giấy và vải không dệt
| Số TT | Tên | Số lượng | Đơn vị |
| 1 | Máy đùn trục đơn SJ90 / 33 | 1 | Bộ |
| 2 | Thiết bị thay lưới | 1 | Bộ |
| 3 | Khuôn hình chữ T | 1 | Bộ |
| 4 | Máy đùn xe đẩy | 1 | Chiếc |
| 5 | Máy đùn và bộ điều khiển gia nhiệt khuôn hình chữ T | 1 | Bộ |
| 6 | Thiết bị thả cuộn ( thả cuộn chính, cuộn phụ) | 2 | Chiếc |
| 7 | Máy ép đùn | 1 | Chiếc |
| 8 | Thiết bị chỉnh sửa | 1 | Bộ |
| 9 | Que hàn | 1 | Bộ |
| 10 | Hệ thống điều khiển | 1 | Bộ |
| 11 | Thiết bị bảo vệ | ||
| 12 | Hộp phụ tùng |
