Máy vệ sinh lô anilox
- Mã sản phẩm: L1250
- Hãng: WUJIA
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
BẤM XEM NHANH
MÁY VỆ SINH LÔ ANILOX MÁY IN BẰNG SIÊU ÂM
1/ Giới thiệu máy vệ sinh lô anilox
– Tổng quan
Sau thời gian dài sử dụng, các chi tiết dạng con lăn (trục lô) thường tích tụ nhiều bụi bẩn, cặn bám khó vệ sinh trên bề mặt và các lớp sinh cặn, khiến chất lượng vận hành của chi tiết bị giảm sút, đồng thời ảnh hưởng đến tính thẩm mỹ của bề mặt bên ngoài.
– Đặc điểm
Sử dụng công nghệ của Thụy Sĩ, sau nhiều năm thử nghiệm, cải tiến và phát triển, đã cho ra đời máy làm sạch bằng sóng siêu âm.
Máy sử dụng tín hiệu tần số cao phát ra trong bể làm sạch để làm sạch tuần tự các chi tiết phi tiêu chuẩn cần vệ sinh. Sự rung động do tín hiệu tần số cao tạo ra, kết hợp với sự quay liên tục của thân lô, khiến các bọt khí nhỏ trong dung dịch liên tục tiếp cận bề mặt chi tiết, tạo ra quá trình ma sát liên tục với các chất bẩn và tạp chất, đồng thời tạo lực va đập liên tục. Nhờ đó, các chất bẩn được tách khỏi bề mặt chi tiết, mang lại hiệu quả làm sạch triệt để.

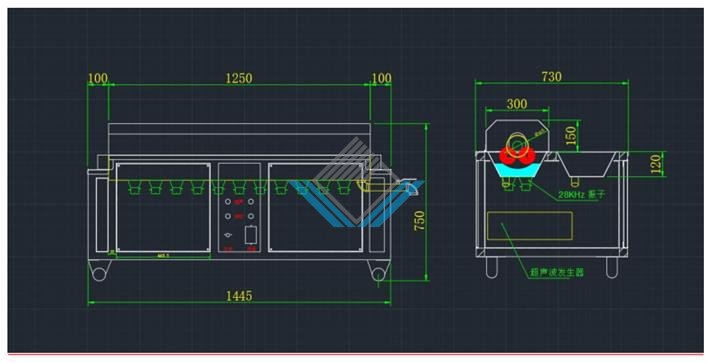

Bản vẽ kích thước tổng thể bên ngoài của máy L1250 loại một bể (chỉ mang tính tham khảo)
2/ Thông số máy vệ sinh lô anilox
| STT | Hạng mục |
Mô tả thông số |
| 1 | Quy cách công nghệ | • Căn cứ vào kích thước chi tiết và yêu cầu quy trình làm sạch do khách hàng cung cấp, kết hợp với kinh nghiệm của công ty chúng tôi để thiết kế. Chi tiết xem phần mô tả phía sau. |
| 2 | Tình trạng chi tiết cần làm sạch | • Vật liệu cần làm sạch: Trục anilox.
• Yêu cầu làm sạch các chất bẩn bám trên chi tiết. • Đối với model L1250, chiều dài bề mặt chi tiết cần làm sạch tối đa hiện tại là 1250 mm. • Yêu cầu ngâm để làm sạch. |
| 3 | Yêu cầu làm sạch | • Có công tắc gia nhiệt và công tắc hẹn giờ (có thể cài đặt thời gian). • Yêu cầu làm sạch bề mặt chi tiết, cố gắng đạt hiệu quả làm sạch tối ưu. • Yêu cầu sau khi làm sạch, bề mặt chi tiết không bị hư hỏng (trong điều kiện vận hành hợp lý). |
| 4 | Yêu cầu đối với hệ thống điều khiển điện | • Các linh kiện điện tử quan trọng đều sử dụng thương hiệu nổi tiếng trong ngành, có độ bền cao và chắc chắn. |
| 5 | Ý tưởng thiết kế | • Thiết kế chức năng hẹn giờ làm sạch bằng tần số cao. Khi tín hiệu tần số cao được khởi động, cơ cấu quay đồng thời hoạt động. Do bộ phát tần số cao được lắp ở vị trí giữa thân bể làm sạch, hiệu ứng xâm thực tạo ra các vụ nổ vi mô tác động trực tiếp vào chi tiết được đặt trong dung dịch làm sạch, từ đó đạt hiệu quả làm sạch cao.
• Toàn bộ thiết bị có thao tác đơn giản, thuận tiện. Ở chế độ tự động, thiết bị tự động hoàn thành quá trình làm sạch và tự động dừng (thời gian có thể cài đặt). |
3/ Cấu hình và hệ thống máy vệ sinh lô anilox
3.1 Cấu hình máy vệ sinh lô anilox máy in
| Công đoạn | Tên & quy cách vật liệu | Số lượng | Đơn vị | Xuất xứ / Thương hiệu | Quy cách & model lựa chọn |
| Bể ngâm nước vệ sinh | Bể vệ sinh bên trong bằng inox | 1 | Bộ | Nhập khẩu | Inox 304, dày 1.5 mm |
| Số lượng bộ rung của model máy L1250mm | Bộ rung | 23 | Cái | Nhập khẩu | Chip tinh thể Nhật Bản “NTK” |
| Bộ phát điện | 1 | Bộ | Nhập khẩu | Bộ phát điện kích thích độc lập thế hệ thứ 7 của Đức, tự động theo dõi, công suất có thể điều chỉnh | |
| Giá đỡ, cửa / điện | Tấm cửa trang trí | 1 | Bộ | China | Inox 304 |
| Kết cấu đáy giá đỡ | 1 | Bộ | China | Thép hộp inox 304 | |
| Bánh xe | 6 | Cái | China | Nylon | |
| Chân đế | 4 | Cái | China | Mạ kẽm | |
| Đèn báo | 1 | Bộ | Shanghai | Ergong |
3.2 Hệ thống máy vệ sinh lô anilox
| Phân loại | Hạng mục | Mô tả thông số chính |
| Thân máy | Khung máy | Thép hộp inox 304 |
| Tấm cửa | Tấm inox 304 | |
| Ống cấp và thoát nước | Sử dụng ống inox 304, bên trong được đánh bóng | |
| Hệ thống | Bảng điều khiển | Lắp đặt trên tấm cửa củathân máy |
3.3 Thông số hệ thống chính của máy vệ sinh lô anilox
| STT | Hệ thống | Thông số chính | Mô tả tính năng và đặc điểm |
| 1 | Kích thước bể (DxRxC) | 1250 × 280 × 120 mm | Chiều cao được tính từ đáy bể đến mép trên của bể |
| 2 | Vật liệu | 1,5 mm | Tấm inox 304 |
| 3 | Bề mặt bức xạ siêu âm | 1,5 mm | Tấm inox 304 |
| 4 | Mô tả kết cấu và tính năng | Toàn bộ bể được hàn bằng tấm inox. Bộ chuyển đổi siêu âm được lắp trên đường trung tâm đáy bể, bố trí thành 2 hàng song song. | |
| 5 | Công suất thiết bị gia nhiệt định thời | 1000 W | Sử dụng ống gia nhiệt bằng inox |
| 6 | Điều khiển gia nhiệt | Cài đặt nhiệt độ | Sau khi cài đặt nhiệt độ, thiết bị có chức năng tự động duy trì nhiệt độ ổn định. |
| 7 | Công suất bộ phát sóng cao tần | 3000 W | 1 bộ phát cao tần kích thích độc lập thế hệ thứ 7 của Đức, công suất có thể điều chỉnh |
| 8 | Kích thước tổng thể thết bị ( DxRxC) | Khoảng 1450 × 380 × 750 mm | Chiều cao là chiều cao tổng thể của thiết bị |
| 9 | Vật liệu tấm cửa | 1,5 mm | Tấm inox 304 |
| 10 | Giá đỡ | 30 × 30 mm | Hàn bằng thép hộp vuông |
| 11 | Mô tả kết cấu và tính năng | Tấm cửa được thiết kế dạng lắp âm, có thể dễ dàng tháo ra và lắp vào. Đáy máy được lắp 4 bánh xe vạn năng, có thể dễ dàng di chuyển vị trí. Phía dưới được trang bị chân đế chịu tải. | |
3.4 Thông số công suất điện máy vệ sinh lô anilox
| STT | Hạng mục | Thông số | Ghi chú |
| 01 | Tổng công suất phân phối điện | 6 kw | |
| 02 | Tổng công suất tiêu thụ điện | 5 kw | |
| 03 | Công suất điện tiêu thụ trung bình | 3 kw |
3.5 Điều kiện lắp đặt máy vệ sinh lô anilox máy in bằng siêu âm
- Trong phạm vi 1,5 m gần tủ điện cần bố trí nguồn điện: 220V / 50Hz.
- Gần máy cần có đường ống khí công nghiệp và đường ống nước máy.
- Bên bán cung cấp cho bên mua bản vẽ chi tiết về mặt bằng và bố trí không gian tại hiện trường, đồng thời cung cấp kích thước liên quan của cửa ra vào.
- Mẫu sản phẩm cần gia công: Bản vẽ hoặc sản phẩm thực tế.
