Máy cột dây PE tự động (lắp sau máy dán máy ghim)
- Mã sản phẩm: WJ-140
- Hãng: WUJIA
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
Vì sao chọn Máy bao bì Vũ Gia?
Bảo hành trong ngày
Thời gian 12 tháng
Giá cạnh tranh nhất
Nhập khẩu trực tiếp từ các hãng nổi tiếng
Chất lượng tốt nhất
Cập nhật công nghệ hiện đại - Hiệu quả
Hồ Chí Minh
Tiếp Nhận Bảo Hành
Vật Tư - Linh Kiện
MÁY CỘT DÂY PE TỰ ĐỘNG
(Lắp sau máy dán, máy ghim)

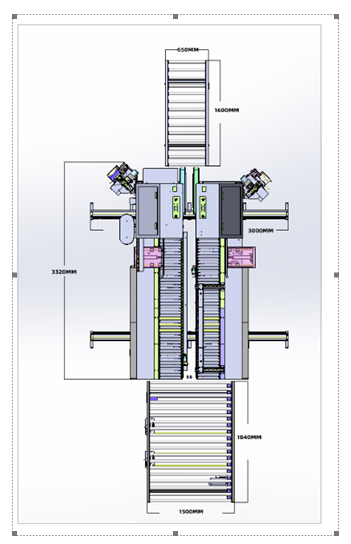

Sơ đồ máy cột dây PE tự động
1/ Chức năng chính
| Số TT | Chức năng máy cột dây PE tự động |
| 1 | Thích hợp cho công việc đóng gói thùng carton hai dây bó. |
| 2 | Có thể đóng đai thùng carton, bìa carton với các kích thước B và C. Đối với kích thước A, không cần điều chỉnh máy, có thể đóng đai trong phạm vi chiều rộng thùng carton, bìa carton 300 mm. |
| 3 | Thao tác đơn giản: Tất cả các kích thước đều được điều chỉnh bằng điện, đơn giản và thuận tiện. |
| 4 | Tốc độ nhanh: Giảm nhân công, năng suất tương đương 5 người làm việc. |
| 5 | Chi phí thấp: Chi phí dây đai PE cho mỗi mét thấp hơn khoảng 3 lần so với dây đai PP thông thường. |
| 6 | Độ ổn định cao: Sử dụng truyền động servo kép nhập khẩu, giảm cơ cấu truyền động và hao mòn cơ khí, kéo dài đáng kể tuổi thọ máy. |
| 7 | Thiết kế thân thiện với người sử dụng: Có chức năng đếm tự động và chức năng nhắc nhở cài đặt tổng số lượng. |
| 8 | Sử dụng màn hình cảm ứng Delta để điều khiển, giúp thao tác thuận tiện. |
| 9 | Máy được trang bị thiết bị cảnh báo, giúp tránh sự cố và bảo vệ thiết bị. |
| 10 | Bộ phận cấp giấy sử dụng cơ cấu cấp giấy đẩy kép. |
| 11 | Đầu máy bên trái và bên phải có thể di chuyển độc lập, giúp thao tác thuận tiện và linh hoạt hơn. |
| 12 | Sử dụng cơ cấu gạt và vỗ căn chỉnh giúp sản phẩm ngay ngắn và đẹp mắt hơn. |
| 13 | Động cơ chính Delta: 2 động cơ, công suất 750 W, động cơ tay kê đẩy: 2 động cơ, công suất 1500 W. Hệ thống điều khiển PLC Delta, nút nhấn/công tắc Omron, khởi động từ Schneider, công tắc hành trình Omron. |
| 14 | Băng tải sử dụng thương hiệu sản xuất trong nước. |
| 15 | Hệ thống khí nén sử dụng thương hiệu SMC (Nhật Bản), Schneider (Đức), Airtac (Đài Loan). |
| 16 | Động cơ thông thường sử dụng thương hiệu Aoqili. |
| 17 | Máy có chức năng bảo vệ góc đầu buộc dây, điểm buộc cách mép thùng carton 10 mm. |
| 18 | Máy được trang bị thiết bị cảnh báo, giúp giảm tỷ lệ sản phẩm lỗi. Các trường hợp cảnh báo thường gặp gồm:
① Động cơ quá tải, nóng. ② Cảm biến quang điện phát hiện vị trí tấm carton không đúng khi buộc dây. ③ Áp suất khí không đủ. |
2/ Thông số máy cột dây PE tự động
| Model | WJ-140 |
| Kích thước đóng gói (Chiều dài A) tối đa | 1670 mm |
| Kích thước đóng gói (Chiều dài A) tối thiểu | 650 mm |
| Kích thước đóng gói (Chiều rộng B) tối đa | 2000 mm |
| Kích thước đóng gói (Chiều rộng B) tối thiểu | 350 mm |
| Kích thước đóng gói (Chiều cao C) tối đa | 300 mm |
| Kích thước đóng gói (Chiều cao C) tối thiểu | 40 mm |
| Tốc độ đóng gói tối đa | 26 gói /phút |
| Quy cách dây đai đóng gói | Dây PE loại mịn 28#, 35# |
| Chiều dài máy | 3200 mm |
| Chiều rộng máy | 2800 mm (khi gộp) |
| 3500 mm (khi tách) | |
| Chiều cao máy | 2000 mm |
| Trọng lượng máy | 3 tấn |
| Tổng công suất | 7,3 kW |
| Áp suất khí làm việc | 0,6 MPa |
3/ Cấu hình và linh kiện máy cột dây PE tự động
3.1 Cấu hình chính
|
Bộ phận cấp giấy tự động: |
Con lăn truyền động có thể thiết kế tích hợp bộ chuyển hướng góc. |
| Thùng carton tự động di chuyển trên con lăn đến cơ cấu vỗ căn chỉnh trái và phải, sau khi tự động căn chỉnh sẽ được đưa vào vị trí đóng đai. | |
| Sử dụng động cơ Aoqili (kèm phanh giảm tốc), truyền động bằng con lăn inox, định vị bằng công tắc quang điện Schneider. | |
| Cơ cấu vỗ căn chỉnh trái và phải tự động | Tự động phát hiện thùng carton đã vào đúng vị trí, hai tấm vỗ trái và phải đồng thời hoạt động, căn chỉnh thùng carton ngay ngắn và đưa vào vị trí căn chỉnh phía trước. |
| Lựa chọn sử dụng động cơ Aoqili (kèm bộ giảm tốc), có thể điều chỉnh tốc độ theo nhu cầu. | |
| Sử dụng ray dẫn hướng tuyến tính MYT và con trượt, đảm bảo chuyển động tuyến tính ổn định. | |
| Sử dụng xi lanh khí nén SMC Nhật Bản và các linh kiện điều khiển khí nén để thực hiện chuyển động vỗ giấy ra vào. | |
| Cơ cấu vỗ căn chỉnh trước và sau tự động | Tự động phát hiện thùng carton đã vào đúng vị trí, tấm chặn phía trước nâng lên, tấm đẩy phía sau đẩy thùng carton vào tấm chặn phía trước. Khi thùng carton được căn chỉnh ngay ngắn, tấm chặn phía trước hạ xuống, đồng thời tấm chặn phía sau đưa thùng carton vào vị trí đóng đai. |
| Lựa chọn sử dụng xi lanh khí nén SMC Nhật Bản và các linh kiện điều khiển khí nén để thực hiện nâng hạ tấm chặn phía trước và tấm đẩy phía sau. | |
| Sử dụng ray dẫn hướng tuyến tính MYT và con trượt, đảm bảo chuyển động tuyến tính ổn định. | |
| Định vị bằng công tắc quang điện Banner của Mỹ. | |
| Thiết bị đóng đai tự động | Sau khi phát hiện thùng carton đã vào đúng vị trí, tấm ép phía trên của cụm đóng đai hạ xuống ép giấy, đồng thời thanh móc dây hoạt động. Cụm mỏ vịt phát hiện dây đã vào đúng vị trí và lập tức hoàn thành các động tác buộc dây, cắt dây và chuyển vị trí. |
| Lựa chọn sử dụng khởi động từ và rơ-le Schneider (Đức), PLC, cảm biến quang điện để điều khiển chương trình; sử dụng động cơ servo Delta làm bộ truyền động, kết hợp xi lanh quay và linh kiện khí nén SMC Nhật Bản để kéo dây, sử dụng cụm mỏ vịt và cam lõm của Nhật Bản. | |
|
Thiết bị tự động xếp giấy |
Kiểm tra cụm đóng đai đã trở về vị trí ban đầu, cụm băng tải truyền động đưa thùng carton đã đóng đai ra ngoài. |
| Sử dụng động cơ giảm tốc Aoqili, linh kiện khí nén SMC – Nhật Bản, cảm biến quang điện SICK – Đức. |
3.2 Thông số ben hơn máy cột dây PE tự động
| Số TT | Tên xi lanh | Thương hiệu xi lanh | Số lượng | Chức năng | |
| 1 | Xi lanh chặn giấy | SMC (Nhật Bản) | 2 | Giúp thùng carton đi vào bộ phận buộc dây theo trình tự. | |
| 2 | Xi lanh đẩy giấy | SMC (Nhật Bản) | 2 | Dùng để đẩy thùng carton vào vị trí buộc dây. | |
| 3 | Xi lanh vỗ bên | SMC (Nhật Bản) | 2 | Thùng carton tự động di chuyển trên con lăn đến vị trí vỗ căn chỉnh trái và phải. | |
| 4 | Xi lanh đầu máy | SMC (Nhật Bản) | 2 | Dùng để đảm bảo điểm buộc dây nằm trên mép thùng carton. | |
| 5 | Xi lanh ép dây | SMC (Nhật Bản) | 4 | Dùng để điều chỉnh độ căng của dây khi đóng đai thùng carton. | |
| 6 | Xi lanh ép xuống | SMC (Nhật Bản) | 1 | Ép chặt bìa carton trong quá trình đóng đai. | |
| 7 | Xi lanh đẩy phía trước | SMC (Nhật Bản) | 1 | Đưa thùng carton vào máy. | |
| 8 | Xi lanh nâng đỡ | SMC (Nhật Bản) | 2 | Phối hợp với chức năng vỗ căn chỉnh khi thùng carton đi vào máy đóng đai. | |
| 9 | Xi lanh cấp dây | Airtac | 2 | Dùng để cấp bổ sung dây đai PE. | |
| 10 | Xi lanh phanh | Airtac | 4 | Phanh bánh xe cấp dây. | |
| 11 | Xi lanh kéo dây | Airtac | 4 | Thực hiện chức năng nối dây. | |
| 12 | Xi lanh kẹp dây | Airtac | 4 | Thực hiện chức năng nối dây. | |
3.3 Danh sách linh kiện điện khí máy cột dây PE tự động
| Số TT | Tên thiết bị điện | Thương hiệu | Số lượng | Công suất | Chức năng |
| 1 | Servo đầu máy | Delta | 2 | 750 W | Servo đầu máy dùng để điều khiển quá trình buộc dây của máy. |
| 2 | Servo tay kê đẩy | Delta | 2 | 1,5 kW | Đẩy tấm carton vào vị trí đóng đai. |
| 3 | Di chuyển cụm máy chủ | Delta | 1 | 750 W | Dùng để điều chỉnh chiều rộng phù hợp với kích thước thùng carton cần đóng đai (phía di động). |
| 4 | Hệ thống điều khiển PLC | Delta | 1 | — | Dùng để điều khiển tất cả các chuyển động của máy. |
| 5 | Biến tần | Delta | 4 | — | Dùng để điều chỉnh tốc độ của các con lăn phía trước và phía sau. |
| 6 | Động cơ | Aoqili | 2 | 400 W | Dùng để dẫn động con lăn phía trước. |
| 7 | Động cơ | Aoqili | 2 | 400 W | Dùng để dẫn động con lăn phía sau. |
| 8 | Động cơ | Aoqili | 2 | 200 W | Dùng để dẫn động băng tải. |
| 9 | Động cơ | Aoqili | 2 | 40 W | Dùng để cấp bổ sung dây đai PE. |
| 10 | Động cơ | Aoqili | 1 | 370 W | Dùng để điều chỉnh di chuyển toàn bộ máy (phía cố định). |
Ghi chú: Servo đầu máy điều khiển cơ cấu mỏ vịt thực hiện buộc dây ổn định, sử dụng bộ truyền động servo nhập khẩu, giảm truyền động cơ khí và hao mòn, từ đó kéo dài đáng kể tuổi thọ của máy.
3.4 Danh sách linh kiện máy cột dây PE tự động
| Số TT | Tên và model | Thương hiệu |
| 1 | PLC | Delta |
| 2 | Động cơ servo | Delta |
| 3 | Rơ-le nhiệt | Schneider Pháp |
| 4 | Khởi động từ | Schneider Pháp |
| 5 | Biến tần | Delta |
| 6 | Công tắc quang điện | Banner Mỹ |
| 7 | Công tắc tiệm cận | Yangming Đài Loan |
| 8 | Màn hình cảm ứng | Delta |
| 9 | Nút nhấn | Omron |
| 10 | Bộ nguồn | Mean Well |
| 11 | Băng tải | Sản xuất trong nước |
| 12 | Xi lanh khí nén | SMC Nhật Bản / Airtac |
| 13 | Đầu nối | SMC Nhật Bản / Airtac |
| 14 | Van điều áp | SMC Nhật Bản / Airtac |
| 15 | Van điện từ | SMC Nhật Bản / Airtac |
| 16 | Bộ xử lý nguồn khí tổng | SMC Nhật Bản |
| 17 | Động cơ bánh răng | Wanxin |
3.5 Danh sách linh kiện kèm theo máy cột dây PE tự động
| Số TT | Tên | Số lượng + Đơn vị |
| 1 | Lưỡi dao | 10 cái |
| 2 | Lá lò xo | 4 cái |
| 3 | Ống khí 12 | 10 mét |
| 4 | Hộp dụng cụ | 1 hộp |
| 5 | Cờ lê 13 mm | 1 cái |
| 6 | Cờ lê 8–10 mm | 1 cái |
| 7 | Cờ lê 14–17 mm | 1 cái |
| 8 | Cờ lê 19–22 mm | 1 cái |
| 9 | Mỏ lết | 1 cái |
| 10 | Bình đổ dầu | 1 cái |
| 11 | Kìm mũi nhọn | 1 cái |
| 12 | Tua vít 4 cạnh | 1 cái |
| 13 | Tua vít đầu dẹt | 1 cái |
| 14 | Tua vít dẹt nhỏ | 1 cái |
| 15 | Bộ lục giác | 1 bộ |
| 16 | Tay quay đầu máy | 1 cái |
| 17 | Sách hướng dẫn sử dụng | 1 quyển |
| 18 | Kìm phe trong | 1 cái |
| 19 | Kìm phe ngoài | 1 cái |
| 20 | Thước cuộn | 1 cái |
