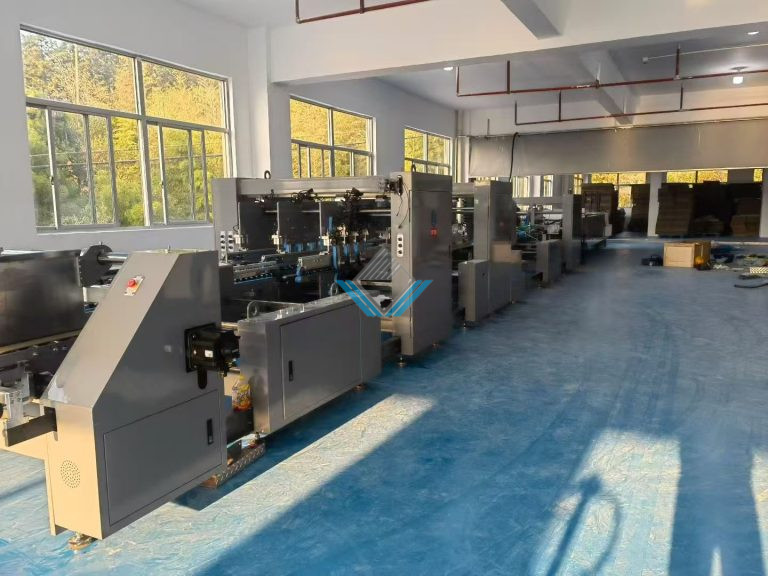

Máy dán hộp carton khóa đáy

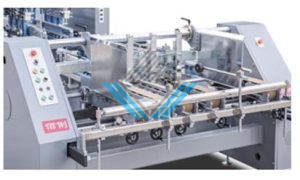

1,Bộ phận cấp giấy được dẫn động bởi động cơ servo, có thể cấp giấy liên tục ổn định và kiểm soát khoảng cách giữa các hộp giấy.

2,Kết cấu tấm chặn giấy hai bên hộp giấy được thiết kế hợp lý. Sau khi nới lỏng vít khóa, chỉ cần nắm tay cầm và nhẹ nhàng nâng lên là có thể di chuyển tấm chặn giấy đến vị trí cần thiết, điều chỉnh theo kích thước hộp.

3,Thanh vuông cố định của tấm chặn giấy được liên kết liền với tay cầm, vừa giúp cố định tấm chặn giấy ổn định, vừa thuận tiện cho việc điều chỉnh.

4,Tấm chặn giấy phía bên còn lại được dẫn động bởi động cơ trục vít, chức năng là khi nhập kích thước hộp, tấm chặn giấy này có thể tự động điều chỉnh đến vị trí đã cài đặt. Vị trí này là cạnh định vị của hộp giấy.

5,Dao cấp giấy sử dụng ray trượt tuyến tính để cố định và điều chỉnh lên xuống, có độ chính xác cao, không có khe hở. Có thể điều chỉnh chính xác khe hở cấp giấy thông qua vít điều chỉnh.

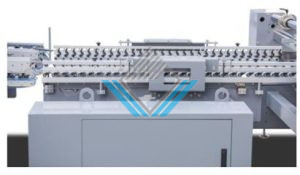

1,Thực hiện căn chỉnh hộp giấy theo hướng trái phải sau khi giấy được đưa ra. Bộ phận chính của tay kê là cụm bánh xe cao su ép có thể điều chỉnh áp lực, phía dưới bánh xe cao su là dây đai truyền động có thể điều chỉnh góc độ, kết hợp với thước góc chặn chỉnh hướng bên cạnh.

3,Dây đai truyền động được điều chỉnh trước đến góc độ phù hợp theo kích thước và độ dày của hộp giấy, đồng thời áp lực của bánh xe cao su ép cũng được điều chỉnh trước theo độ dày và kích thước của hộp giấy để đạt lực ép yêu cầu.

3,Bộ phận tay kê có thể lựa chọn căn chỉnh bên trái hoặc căn chỉnh bên phải.Trong quá trình hộp giấy được vận chuyển tiến về phía trước, đồng thời hoàn thành việc căn chỉnh cạnh bên. Việc điều chỉnh áp lực của bánh xe cao su ép được thực hiện thông qua kết cấu ren, giúp thao tác điều chỉnh thuận tiện.

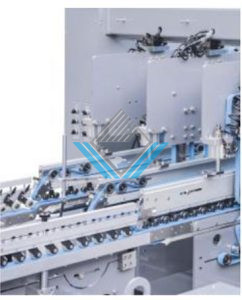

1,Bộ phận gấp trước có hành trình dài, thực hiện chính xác gấp trước, đường gấp thứ nhất 180°, đường gấp thứ ba 135°.Giúp hộp giấy dễ dàng mở ra khi đưa sản phẩm vào bên trong.

2,Trang bị dây đai gấp phẳng nhập khẩu.

3,Thiết kế đa chức năng dạng kéo dài.

4,Trang bị 3 cụm điều chỉnh bản bằng điều khiển từ xa.

VS (so với các thương hiệu khác): sử dụng nút bấm điện để điều chỉnh bản.

5,Ép lằn  lần 2

6,Chức năng móc đáy hộp.

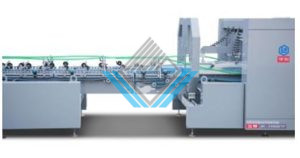

1,Bộ phận gấp chính được thiết kế theo dạng mô-đun, chia thành ba mô-đun riêng biệt, thay vì thiết kế thành một khối tổng thể như trước đây. Ưu điểm của kết cấu ba mô-đun không chỉ giúp thuận tiện và nâng cao hiệu quả trong quá trình vận chuyển, tháo dỡ, lắp đặt, mà quan trọng hơn là mang lại ưu thế trong quá trình sử dụng.Ba mô-đun độc lập được dẫn động độc lập bởi động cơ servo.

2,Kết cấu dao gấp của bộ phận gấp chính được thiết kế hoàn toàn mới, vừa đảm bảo cố định dao gấp chắc chắn, đồng thời thuận tiện cho việc điều chỉnh độ cao dao gấp để phù hợp với các loại thùng carton khác nhau.

3,Cơ cấu ép dây đai phía trên trên tấm giữa của bộ phận gấp chính được thiết kế chắc chắn và dễ dàng điều chỉnh.Khi thùng carton được tạo hình, cơ cấu này có thể giữ chặt thùng carton, tránh tình trạng thùng bị lệch vị trí trong quá trình di chuyển.

4,Thiết kế cơ cấu mới để căn chỉnh hai bên thùng carton.

Trong quá trình thùng carton được tạo hình và rơi xuống, cơ cấu chặn chỉnh bên hông sẽ phát huy tác dụng, giúp điều chỉnh thùng carton về đúng vị trí ở một mức độ nhất định. Cơ cấu căn chỉnh sử dụng dây đai căn chỉnh, đồng bộ với máy, giúp tránh làm hư hỏng hộp carton một cách hiệu quả.

5,Thiết kế độc đáo với kết cấu dây đai gấp góc gồm hai đoạn. Dây đai gấp góc được dẫn động độc lập bởi động cơ servo, có thể điều chỉnh tốc độ riêng biệt, giúp hiệu chỉnh vị trí hộp carton ở một mức độ nhất định.

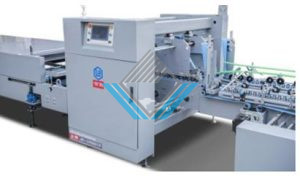

1,Bộ phận đầu ra có chức năng đếm số lượng hộp giấy, sắp xếp ngay ngắn và đưa hộp vào bộ phận ép.

2,Bộ phận đầu ra được thiết kế hoàn toàn mới. Việc điều chỉnh dây đai co giãn lên xuống của bộ phận đầu ra sử dụng kết cấu động cơ trục vít điện, không cần điều chỉnh thủ công, giúp thao tác thuận tiện và nâng cao hiệu quả.

3,Bộ phận đầu ra được trang bị hai cơ cấu quan trọng: Cơ cấu chặn chỉnh bằng xi lanh khí nén và cơ cấu vỗ căn chỉnh. Giúp hiệu chỉnh độ chính xác tạo hình cuối cùng của thùng carton.

4,Bộ phận đầu ra còn được trang bị thêm một bộ cơ cấu dây đai chặn chỉnh và ép mép, có thể tiếp tục hiệu chỉnh độ chính xác tạo hình của thùng carton lần nữa.

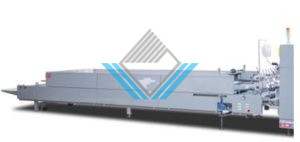

1,Phần đầu trước của bàn ép được thiết kế phối hợp với bộ phận căn chỉnh giấy ở phần đầu ra, có thể nâng hạ. Cơ cấu nâng hạ sử dụng động cơ dẫn động bộ nâng trục vít, kết cấu này an toàn, đáng tin cậy, đồng thời có thể kiểm soát chính xác chiều cao nâng.

2,Bàn ép sử dụng kết cấu ép bằng khí nén, có thể điều chỉnh áp lực ép độc lập.

3,Bàn ép được trang bị cơ cấu điều chỉnh di chuyển trước sau bằng điện, đồng thời sử dụng kết cấu ray dẫn hướng tuyến tính, giúp độ chính xác cao và tuổi thọ sử dụng lâu dài.

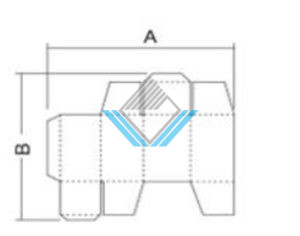

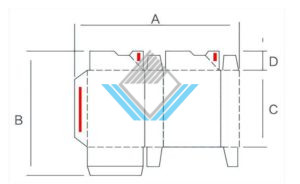

(W × L)

B: 250 – 1200 mm

B: 300 – 1300 mm
