Hệ thống kiểm tra in trực tuyến (Lắp trên máy in offset)
- Mã sản phẩm: XSM-SM4
- Hãng: WUJIA
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
HỆ THỐNG KIỂM TRA IN TRỰC TUYẾN
(LẮP TRÊN MÁY IN OFFSET)
1/ Video hệ thống kiểm tra in trực tuyến lắp trên máy in offset
MỜI QUÝ KHÁCH XEM THÊM
– Video camera kiểm tra sản phẩm sau gia công lắp trên máy dán hộp, máy bế giấy..
– Máy phụ trợ gia công bao bì offset khác
2/ Chức năng phát hiện lỗi trên hệ thống kiểm tra in trực tuyến
– Lắp đặt trên máy in offset (Komori/Heidelberg/KBA/RMGT), sử dụng camera màu để chụp và kiểm tra 100% hình ảnh in của từng tờ theo thời gian thực, nhằm phát hiện tất cả các lỗi trên từng tờ in.
– Các lỗi có thể phát hiện bao gồm: Mất chữ, thiếu nét, màu mực không đồng đều, in offset không chính xác, sai lệch màu, khô nước, vết bẩn và các lỗi khác.
– Kiểm tra màu: Phát hiện sự thay đổi của màu CMYK trong quá trình in.
– Kiểm tra tờ in đầu tiên: So sánh tờ in đầu tiên với file PDF (file TIFF) để loại bỏ các lỗi trên bản CTP, chẳng hạn như các chi tiết nhỏ bị mất hoặc bị lỗi do quá trình làm bản hoặc quá trình in.
3/ Cấu hình hệ thống kiểm tra in trực tuyến
Hệ thống kiểm tra in trực tuyến gồm:
| Số TT | Cấu hình máy | Số lượng |
| 1 | Camera quét dòng màu tốc độ cao 16K | 1 chiếc |
| 2 | Ống kính quang học độ phân giải cao | 1 chiếc |
| 3 | Máy tính xử lý hình ảnh tính năng cao I9, 32G | 1 bộ |
| 4 | Bộ hiển thị giám sát chuyên nghiệp 55 inch | 1 chiếc |
| 5 | Nguồn sáng máy công nghiệp, hộp điều khiển, giá đỡ và các phụ kiện khác. |
4/ Thông số kỹ thuật
| Model | XSM-SM4 |
| Khổ kiểm tra tối đa | 1060 mm |
| Tốc độ kiểm tra | 45.000 tờ/giờ |
| Nội dung kiểm tra | Điểm trắng, kéo mực, lem mực, chấm đen, hình ảnh chồng, in thấu, in sót, sai chồng màu, sai lệch vị trí. |
| Độ chính xác kiểm tra sai lệch chồng màu | ±0,1 mm |
| Độ chính xác phát hiện lỗi loại điểm nhỏ nhất | 0,1 mm² |
Chức năng: Cảnh báo phế phẩm liên tục, đánh dấu sản phẩm lổi, thống kê dữ liệu lỗi
5/ Hình ảnh mẫu sản phẩm lỗi

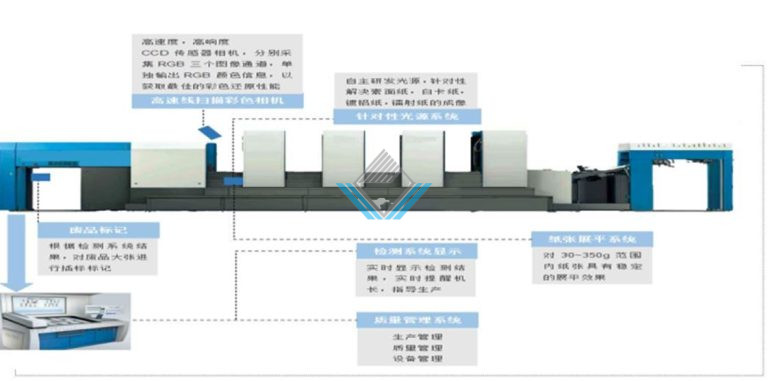

Thiết kế tổng thể của hệ thống kiểm tra in trực tuyến:
