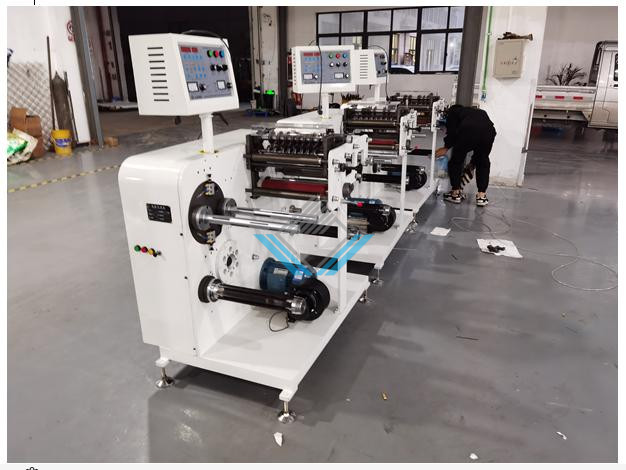

Máy chia cuộn decal 2 trục có đảo trục
- Mã sản phẩm: HJFQ-350-2DT
- Hãng: WUJIA
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
BẤM XEM NHANH
MÁY CHIA CUỘN DECAL 2 TRỤC CÓ ĐẢO TRỤC
1/ Đặc điểm nổi bật
– Quy trình hoạt động: cấp liệu -> làm thẳng mép -> cắt chia -> hút phế liệu -> cuộn trục AB.
– Máy có các chức năng như tự động cài đặt mét, tự động dừng và tự động hiệu chỉnh sai lệch. Máy có cấu trúc nhỏ gọn, tốc độ cao, hiệu suất cao, cắt chia chính xác, vận hành đơn giản và hoạt động ổn định.
– Phần cấp liệu: Trục giãn nở khí để cấp liệu, phanh bột từ, khớp quay tự động bơm khí, tự động điều chỉnh độ thẳng hàng, con lăn kéo cấp liệu.
– Bộ phận cắt chia: Động cơ chính 1.5KW, Hệ thống truyền động bằng dây đai đồng bộ, Vòng bi (Harbin), Lưỡi dao cắt (8 bộ), Bộ đếm mét, Thiết bị đếm.
– Khu vực tiếp nhận: Cụm quay tiếp nhận phía trên, Cụm tiếp nhận phía dưới, Trục giãn nở khí tiếp nhận, Khớp quay bơm hơi tự động, Van điện từ, Xi lanh, Phanh bột từ tiếp nhận.
2/ Thông số kỹ thuật
| Mã máy | FQWJ-350 | FQWJ-450 |
| Tốc độ làm việc tối đa theo thiết kế | 150 m/phút | 120 m/phút |
| Chiều rộng chia nhỏ nhất | 16 mm | |
| Chiều rộng chia lớn nhất | 44 mm | |
| Chiều rộng cuộn giấy nạp | 350 mm | 450 mm |
| Đường kính lên cuộn (xả cuộn) tối đa | 600 mm | 500 mm |
| Đường kính thu cuộn trên (cuộn trục đôi) | 300 mm | 300 mm |
| Đường kính thu cuộn dưới | 600 mm | 500 mm |
| Độ chính xác | ± 0.1 mm | ± 0.1 mm |
| Điện áp | 220V 50Hz | 220V 50Hz |
| Công suất | 2kw | 2 kw |
| Trọng lượng máy/ đóng kiện | khoảng 560kg / … | khoảng 640/730kg |
| Kích thước máy/ đóng kiện | 1350 x 850 x 1350 mm /….. | 1340 x 1125 x 1330 mm
1530 x 1220 x 1440 mm |
Lưu ý:
+ Các thay đổi, cải tiến tốt hơn về thông tin, thông số kỹ thuật và cấu trúc, thiết kế, nhà máy sẽ không thông báo trước.
+ Lấy sản phẩm thực tế bán làm chuẩn, nhà máy có quyền cuối cùng giải thích các thông tin trong thiết bị.
3/ Linh kiện máy chia cuộn decal 2 trục có đảo trục
– Các linh kiện điều khiển điện:
| STT | Tên linh kiện | Xuất xứ |
| 1 | Biến tần chính | Shihlin, Đài Loan |
| 2 | Thiết bị quang điện hiệu chỉnh | Baideli |
| 3 | Bo mạch điều khiển hiệu chỉnh | Shengyao |
| 4 | Bo mạch điều khiển đo/đếm | Shengyao |
| 5 | Thiết bị quang điện đếm | Ruixiang |
| 6 | Công tắc Hall | Kunshan Yatu |
| 7 | Rơle | Omron |
| 8 | Nút nhấn | Izumi, Nhật Bản |
| 9 | Công tắc tơ AC | Chint, Trung Quốc |
| 10 | Bo mạch điều khiển bột từ | Zhongxing |
| 11 | Bộ dây dẫn điều khiển mạch |
