Máy nâng hạ giấy tự động lắp cho máy cắt giấy
- Mã sản phẩm: QT-2/GT-2
- Hãng: WUJIA
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
Vì sao chọn Máy bao bì Vũ Gia?
Bảo hành trong ngày
Thời gian 12 tháng
Giá cạnh tranh nhất
Nhập khẩu trực tiếp từ các hãng nổi tiếng
Chất lượng tốt nhất
Cập nhật công nghệ hiện đại - Hiệu quả
Hồ Chí Minh
Tiếp Nhận Bảo Hành
Vật Tư - Linh Kiện
BẤM XEM NHANH
MÁY NÂNG HẠ GIẤY TỰ ĐỘNG LẮP CHO MÁY CẮT GIẤY

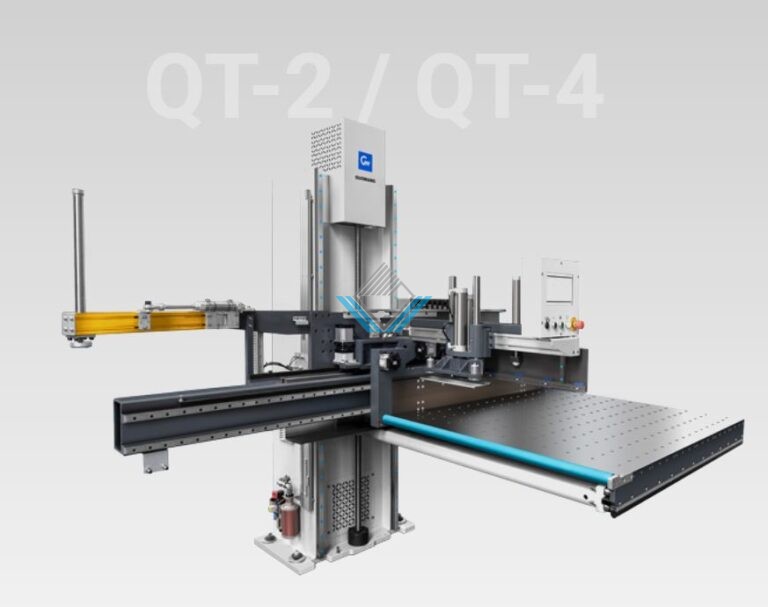

1/ MÁY NÂNG GIẤY TỰ ĐỘNG
1.1 Thông số kỹ thuật máy nâng giấy tự động
| Model | QT-2 |
| Khổ tối thiểu (Y) | 450 mm |
| Khổ tối thiểu (X) | 600 mm |
| Khổ tối đa (Y) | 960/920mm |
| Khổ tối đa (X) | 1300mm |
| Chiều cao tối thiểu mỗi ram | 55mm |
| Chiều cao tối đa mỗi ram | 165mm |
| Chiều cao xếp giấy tối đa | 1600mm |
| Tải trọng tối đa | 300kg |
| Thời gian lấy giấy nhanh nhất | 40s |
| Thời gian lấy giấy chậm nhất | 55s |
| Độ ồn | <75dB |
1.2 Thông số kích thước lắp đặt máy nâng giấy tự động
| Model | QT-2 |
| Chiều dài (B) | 3300 mm |
| Chiều sâu (A) | 1910 mm |
| Chiều cao | 2412 mm |
| Trọng lượng tịnh | 1600 kg |
| Khí nén | 5 – 8 bar |
| Lưu lượng khí | 4 L/phút |
| Công suất tiêu thụ (tối đa) | 3.7 kW |
| Dòng điện cầu chì tối đa | 10 A |
| Điện áp nguồn | 360 – 420 V, 50/60 Hz |
| Kích thước đóng gói | 2700 × 2050 × 2487 mm |
1.3 Danh sách linh kiện máy nâng giấy tự động
| Số TT | Tên linh kiện | Thương hiệu |
| 1 | Động cơ nâng chính | Hechuan – China |
| 2 | Động cơ bàn nâng | Hechuan – China |
| 3 | Hệ thống servo | Hechuan – China |
| 4 | Cảm biến kiểm soát giấy | Omron – Japan |
| 5 | Quang điện an toàn | Leuze – Germany |
| 6 | Quang điện kiểm soát chiều cao giấy | Leuze – Germany |
| 7 | Nút nhấn công tắc | Eaton – USA |
| 8 | Xy lanh khí | Airtac – Taiwan, China |
| 9 | Công tắc tơ | Eaton – USA |
| 10 | Thiết bị an toàn | Beijing Yulong Xinyuan – China |
| 11 | Rơ-le | IDEC – Japan |
| 12 | Hộp giảm tốc servo | Motovario – Italy |
| 13 | Aptomat (CB) | Eaton – USA |
| 14 | Bộ bảo vệ động cơ | Eaton – USA |
| 15 | Nguồn chuyển mạch | Mean Well – Taiwan, China |
| 16 | Cầu đấu dây | Weidmüller – Germany |
| 17 | Công tắc tiệm cận | Schneider – France |
| 18 | Công tắc tiệm cận | Omron – Japan |
| 19 | Van điện từ | Airtac – Taiwan, China |
| 20 | Cảm biến xy lanh | Airtac – Taiwan, China |
| 21 | Điều khiển | Shanghai Jijin – China |
| 22 | Thanh ray dẫn hướng | KATE – China |
| 23 | Màn hình cảm ứng | AMT – Taiwan, China |
| 24 | Máy bơm khí | Geling – China |

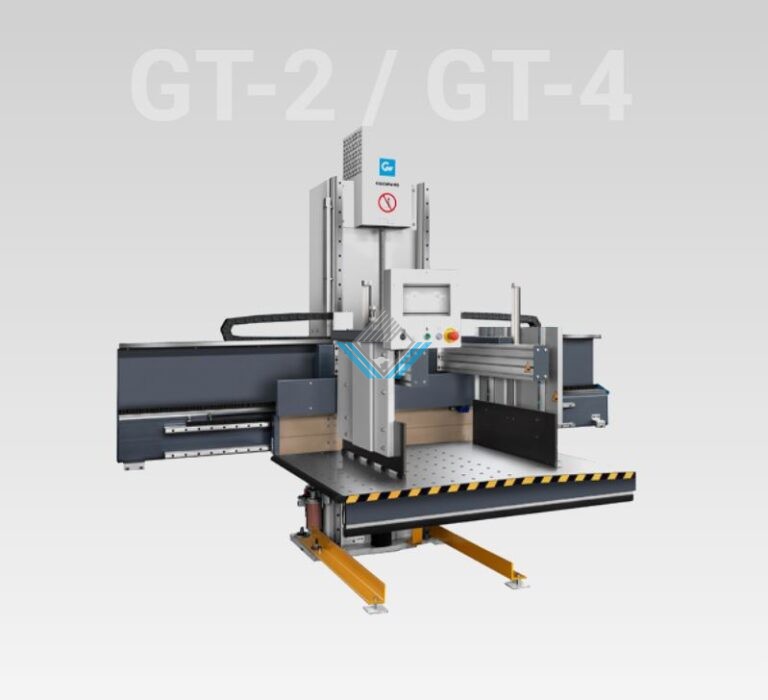

2/ MÁY HẠ GIẤY TỰ ĐỘNG
2.1 Thông số kỹ thuật máy hạ giấy tự động
| Model | GT-2 |
| Khổ tối thiểu (Y) | 400 mm |
| Khổ tối thiểu (X) | 450 mm |
| Khổ tối đa (Y) | 950 mm |
| Khổ tối đa (X) | 1260 mm |
| Chiều cao tối thiểu mỗi ram | 55 mm |
| Chiều cao tối đa mỗi ram | 165 mm |
| Chiều cao xếp giấy tối đa | 1600 mm |
| Tải trọng tối đa | 300 kg |
| Thời gian lấy giấy | 30 – 40 S |
| Độ ồn | < 75 dB |
2.2 Danh sách linh kiện máy hạ giấy tự động
| Số TT | Tên linh kiện | Thương hiệu |
| 1 | Động cơ nâng chính | Hechuan – China |
| 2 | Động cơ bàn nâng | Hechuan – China |
| 3 | Hệ thống servo | Hechuan – China |
| 4 | Cảm biến chiều cao giấy | Omron – Japan |
| 5 | Quang điện an toàn | Leuze – Germany |
| 6 | Nút nhấn công tắc | Eaton – USA |
| 7 | Xy lanh khí | Airtac – Taiwan, China |
| 8 | Công tắc tơ | Eaton – USA |
| 9 | Thiết bị an toàn | Beijing Yulong Xinyuan – China |
| 10 | Rơ-le | IDEC – Japan |
| 11 | Hộp giảm tốc servo | Motovario – Italy |
| 12 | Aptomat (CB) | Eaton – USA |
| 13 | Bộ bảo vệ động cơ | Eaton – USA |
| 14 | Nguồn chuyển mạch | Mean Well – Taiwan, China |
| 15 | Cầu đấu dây | Weidmüller – Germany |
| 16 | Công tắc tiệm cận | Schneider – France |
| 17 | Công tắc tiệm cận | Omron – Japan |
| 18 | Van điện từ | Airtac – Taiwan, China |
| 19 | Cảm biến xy lanh | Airtac – Taiwan, China |
| 20 | Điều khiển | Shanghai Jijin – China |
| 21 | Thanh ray dẫn hướng | KATE – China |
| 22 | Màn hình cảm ứng | AMT – Taiwan, China |
| 23 | Máy bơm khí | Geling – China |
