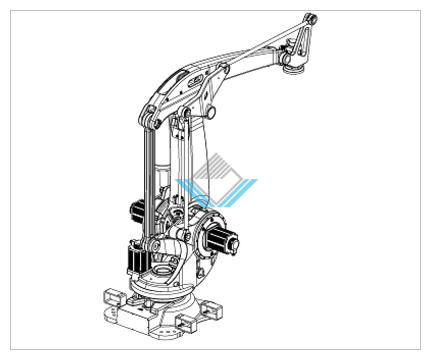

Robot xếp thùng carton (lắp sau máy ghim – máy dán)

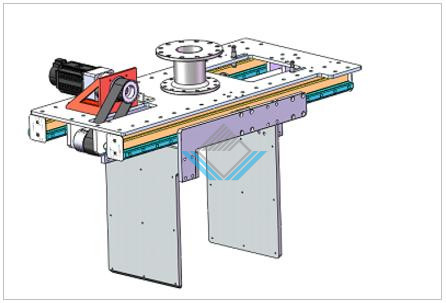

– Phạm vi đóng mở tấm kẹp: 1-1200mm

-Trọng lượng kẹp tối đa:  30kg.

-Phương thức truyền động: Nhông xích, bánh răng.

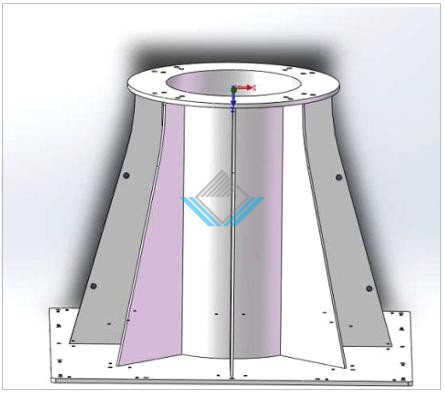

Đế robot có tác dụng đỡ và cố định cánh tay robot. Phần thân chính sử dụng ống thép đường kính 600 × 14mm làm kết cấu chịu lực, xung quanh được hàn 6 gân tăng cường kích thước 14mm để gia cố độ vững chắc.

Tấm mặt trên sử dụng thép tấm dày 25mm, tấm đáy sử dụng thép tấm dày 30mm. Bu lông cố định chân đế sử dụng bu lông hóa chất, giúp đế robot chắc chắn, ổn định.

Trong quá trình robot vận hành tốc độ cao, đế robot không xảy ra rung động rõ rệt, đảm bảo độ chính xác và an toàn khi làm việc.

Vật liệu: Thép carbon + sơn phủ bề mặt.

-Kích thước tổng thể máy xếp chồng ( DxRxC): 2000 × 1900  × 1500  mm

– Tốc độ vận chuyển: 20 – 50 m/phút

– Kích thước xếp chồng tối đa (DxR): 1200  × 1250  mm

– Chiều cao xếp chồng tối đa: 350 mm

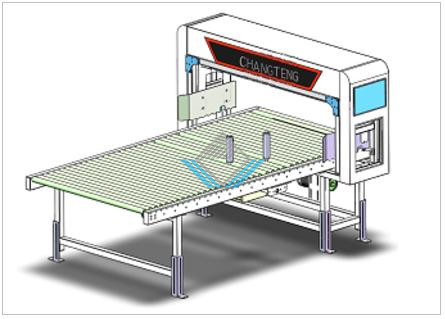

Sau khi thùng carton được đóng bó bằng máy bó, nếu cần xoay hướng thì sản phẩm sẽ đi qua bộ phận này để xoay hướng, chỉnh sửa và căn chỉnh trước, sau đó đi vào máy xếp chồng.

Cơ cấu máy bao gồm: Khung máy, hệ thống servo, động cơ, bộ giảm tốc, hệ thống cảm biến quang điện…

Vật liệu khung máy: Thép carbon sơn phủ bề mặt.

Kích thước ( DxR): 3000 × 2200 mm

Công suất: Công suất vận chuyển 0.4kW.

Nguyên lý hoạt động:

Các tấm carton từ công đoạn trước đi qua cơ cấu căn chỉnh trước. Thông qua hệ thống nhận dạng bằng cảm biến quang điện, các thùng carton sau khi xoay hướng nếu bị lệch khỏi đường tâm sẽ được căn giữa và sắp xếp thẳng hàng, sau đó đi vào băng tải con lăn lưu trữ đệm, chờ đưa vào máy xếp chồng bao.

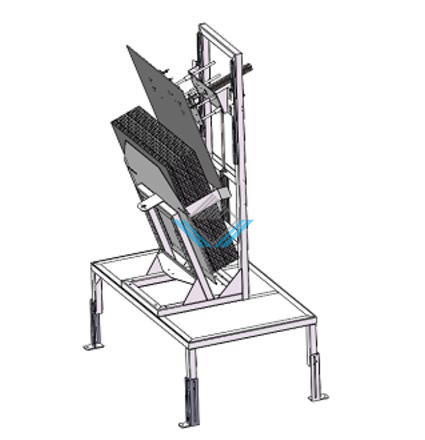

-Kích thước tổng thể (DxR): 1600 x 1100 x 2200

-Dung lượng chứa giấy tối đa: 30 tờ

-Kích thước giấy tối đa: 1200*1000mm

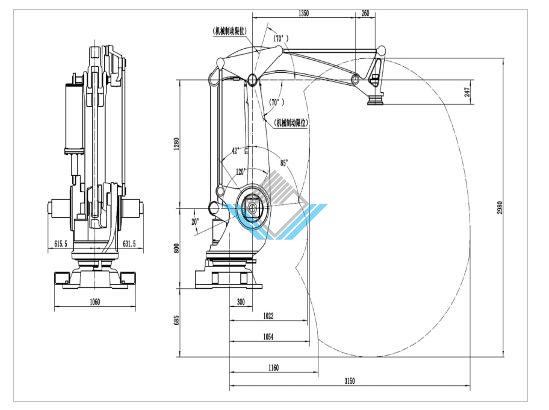

Phạm vi vận hành

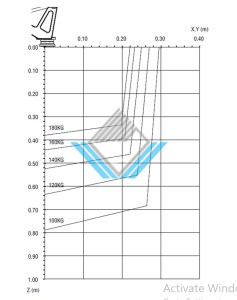

Tốc độ định mức khi tải
